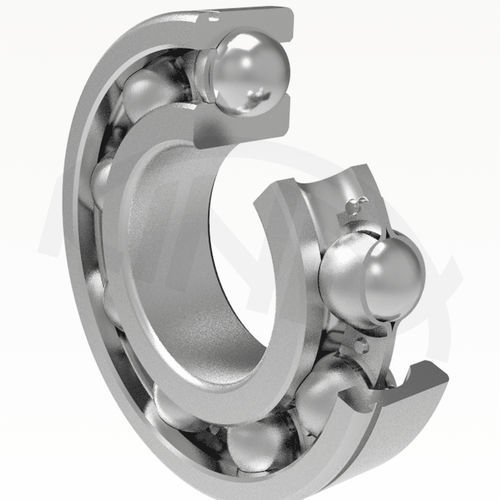

ボール状軸受 6 N series

垂直方向深溝単列

単列深溝玉軸受は、両輪に比較的深い軌道面を持ち、充填溝がなく、分離できません。最適な玉サイズと軌道面への適合性により、高い定格荷重を実現します。両方向のアキシャル荷重とラジアル荷重を受けることができ、高速回転にも適しています。最も一般的な転がり軸受です。 寸法表に記載されている単列深溝玉軸受の境界寸法は、タイプEとBOの分離可能な単列玉軸受を除き、国際規格ISO15に準拠しています。スナップリング溝の寸法は、国際規格ISO 464に準拠しています。 両側シール付き軸受の場合、標準グリースと異なるグリース封入の指定は、最初の2文字が使用温度範囲を示し（STN 02 4608に準拠した記号）、3番目の記号がグリース名を示す記号の組み合わせで示されます。 スナップリング溝付き単列深溝玉軸受(N)は、ハウジングにアキシャルに簡単に固定でき、スペースがあまり必要ないため、配置設計が簡単です。外輪に溝がある軸受には、STN 02 4605に対応するスナップリングが使用されます（商業呼称Rと対応する軸受の外径Dを示す番号、例えばR47）。スナップリング溝とロック付きスナップリングを持つ軸受は、接尾辞NRで指定されます（例：6204NR）。スナップリング溝付き軸受用のロッキングスナップリングは別途供給されます。
