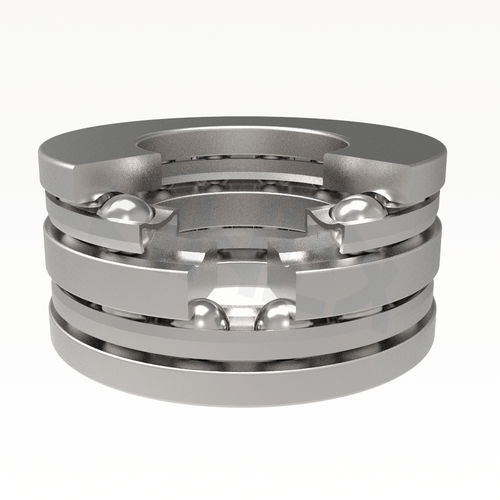

複式スラスト玉軸受 52 series

真ちゅう製スチール製

両方向スラスト玉軸受は、中央のシャフトワッシャーと平らな座面を持つ2つのハウジングワッシャーの間に配置されたボールを持つ2つの保持器を備えています。中央のシャフトワッシャーは、両側にボールの軌道面を持ち、シャフトに取り付けられています。 二重方向推圧玉軸受は両方の方向で作用する軸負荷を運ぶことができます。それらは放射状の力を運ぶことができません。 寸法表に示されているスラスト玉軸受の境界寸法は、国際寸法計画ISO 104に対応しています。 基本設計における軸受の呼称は、寸法表に示されている。基本設計との違いは、STN 02 4608に従って追加記号で指定されます。 スラスト玉軸受の保持器には、ストリップ鋼板を使用しています。特殊な用途には、真鍮製保持器(M)を使用した軸受もあります。これらの保持器付き軸受は受注生産のみです。 スラスト玉軸受は、通常、通常の公差クラスP0（記号P0は表示されていません）で製造されています。より高い正確さを要求する整理の特別な場合では軸受けはより高い許容クラス P6 で作り出されます。正確さ、次元および操作の偏差の許容は ISO STN 199 で示されます。
