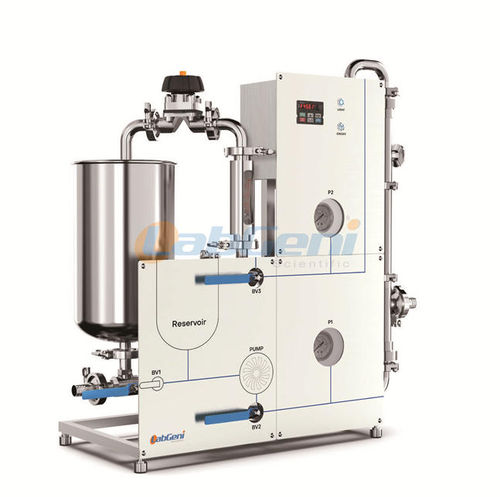

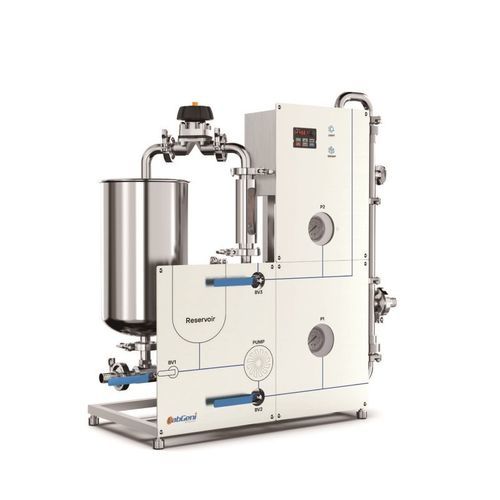

メンブレン濾過ユニット MCS-Mini液体用食品産業用水用
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- メンブレン
- 製品用途
- 液体用, 水用, 廃水処理用, 食品産業用, 化学製品
- その他の特徴
- コンパクト, 低流量, マイクロフロー用
- 流量
最大: 0.012 m³/h
(0.424 ft³/h)最少: 0.006 m³/h
(0.212 ft³/h)- ろ過精度
最大: 1.4 µm
最少: 0.14 µm
- 圧力
最大: 6 bar
(87.02 psi)最少: 0 bar
(0 psi)
詳細
簡潔な説明
本卓上型MINIセラミック膜ろ過ユニット（型式 MCS-Mini）は、実験室規模での微小濾過（マイクロ）、限外濾過（ウルトラ）、ナノ濾過による分離を目的として設計されています。膜は目的の分子量や粒径に応じて選定され、研究開発、パイロット試験や小規模連続処理に適応し、大型陶磁膜装置の占有面積や処理能力の制約を解消します。
プロセス原理
セラミック膜分離はクロスフロー（横流）ろ過を採用します：原液は管状膜の内側を流れ、透過液（低分子成分）は膜を透過し、濃縮液（高分子成分・懸濁粒子）は保持されて排出されます。これにより連続的な分離・濃縮・精製が可能です。
特長
分類 / 標準膜長さ
管状膜の標準長さ（例）：
Φ10 mm：250 / 600 / 1201 mm
Φ20 mm：1178 mm
Φ25 mm：580 / 1178 mm
Φ41 mm：1020 mm
膜の分子量（代表表）
微細ウルトラフィルトレーション | ウルトラフィルトレーション | マイクロフィルトレーション
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm
TAMI 管状セラミック膜について
TAMIの管状セラミック膜（フランスより輸入）は高純度原料で製造され、用途に応じた形状が選択可能です。管状セラミック膜はマイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーションの範囲をカバーします。
膜の適用分野
システム概要
このデスクトップ統合型MINIシステムは、分子量に応じた膜選定により微小・限外・ナノ濾過を行うことができます。実験室のミニチュア化、パイロット試験、小容量の連続処理に適し、従来の大型陶磁膜装置のサイズや処理能力の課題を解決します。
主要構成と注目部品
制御システム
オプション / カスタマイズ
技術仕様
本卓上型MINIセラミック膜ろ過ユニット（型式 MCS-Mini）は、実験室規模での微小濾過（マイクロ）、限外濾過（ウルトラ）、ナノ濾過による分離を目的として設計されています。膜は目的の分子量や粒径に応じて選定され、研究開発、パイロット試験や小規模連続処理に適応し、大型陶磁膜装置の占有面積や処理能力の制約を解消します。
プロセス原理
セラミック膜分離はクロスフロー（横流）ろ過を採用します：原液は管状膜の内側を流れ、透過液（低分子成分）は膜を透過し、濃縮液（高分子成分・懸濁粒子）は保持されて排出されます。これにより連続的な分離・濃縮・精製が可能です。
特長
- 高温プロセスや蒸気滅菌に対応可能で化学的に安定
- 高い機械的強度と広いpH耐性（0–14）を有し、酸・アルカリ・多くの有機溶媒・強酸化剤に耐性
- 長寿命でトータルコストに優れる
- 高い濃縮因子により水使用量と廃水排出を低減
- 膜モジュールは高温蒸気滅菌に対応し無菌ろ過用途にも適合
分類 / 標準膜長さ
管状膜の標準長さ（例）：
Φ10 mm：250 / 600 / 1201 mm
Φ20 mm：1178 mm
Φ25 mm：580 / 1178 mm
Φ41 mm：1020 mm
膜の分子量（代表表）
微細ウルトラフィルトレーション | ウルトラフィルトレーション | マイクロフィルトレーション
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm
TAMI 管状セラミック膜について
TAMIの管状セラミック膜（フランスより輸入）は高純度原料で製造され、用途に応じた形状が選択可能です。管状セラミック膜はマイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーションの範囲をカバーします。
膜の適用分野
- 食品・飲料処理
- 発酵およびバイオプロセス
- 医薬品の研究開発および製造
- 天然物の抽出・澄明化
- 化学工業および合成化学
- 環境保護・廃水処理
- 新素材の研究開発
システム概要
このデスクトップ統合型MINIシステムは、分子量に応じた膜選定により微小・限外・ナノ濾過を行うことができます。実験室のミニチュア化、パイロット試験、小容量の連続処理に適し、従来の大型陶磁膜装置のサイズや処理能力の課題を解決します。
主要構成と注目部品
- 設置・操作が容易なコンパクトな卓上MINI一体設計
- 輸入セラミック膜エレメント（オリジナル膜のカスタマイズ可能）／マイクロ・ウルトラ・ナノろ過対応
- 膜シェル：LCM-MSシリーズ、材質 AISI 316L、サニタリクランプのクイックリリース接続
- 接液部材質：AISI 304、サニタリ無縫製ステンレス配管、食品グレードのボール弁またはダイヤフラム弁
- 熱交換器：チューブ・イン・チューブ方式
- 循環タンク容量：10 L
- 動力部：輸入遠心ポンプ
- バルブ＆流量計：サニタリクイック設置バルブ、ガラスフロート流量計
制御システム
- HSSP標準プロセスシャーシ
- 7インチ高解像度静電容量式タッチスクリーン
- 産業／医療グレードの温度・圧力センサ
- オンライン監視、データ記録、制御（温度、圧力、ポンプの起停と周波数制御、曲線記録、アラーム）を行うLCM-Control
- 電気部品は信頼できるブランドを採用し、制御盤と部品の品質を確保
オプション / カスタマイズ
- 使用環境に合わせた材質、熱交換器、流量計、バルブ、ポンプのカスタマイズ対応
- ユーザー要件に応じた半自動または全自動制御システムの提供
- リモート制御およびモバイル／iPad制御ソリューションはオプションで対応
技術仕様
- 型式：MCS-Mini
- 処理能力：6–12 L/h
- 最小循環量：1 L
- 耐溶剤性：多くの有機溶媒に耐性
- 温度範囲：0–121 °C（蒸気滅菌対応）
- pH範囲：0–14
- 作動圧力：0–6 bar
- 最大耐圧：10 bar
- 熱交換器：チューブ・イン・チューブ
- 循環タンク：10 L
- 動力：輸入遠心ポンプ（メーカーにより異なる）
- バルブ＆流量計：サニタリクイック設置バルブ、ガラスフロート流量計
- 配管：サニタリ無縫製304ステンレス鋼管
- 膜エレメント：輸入セラミック膜
- 対応濾過範囲：微小濾過、限外濾過、ナノ濾過
- 膜孔径範囲：200D–1.2 μm（選択に依存）
- 典型膜長（MCS-Mini例）：500 mm
- 膜搭載数：1枚（基本ユニット）
- 単一膜面積：約0.025–0.11 m²
- 衛生/健康規格：FDA、3-A
- 膜シェルモデル：LCM-MSシリーズ；材質 AISI 316L
- 制御：HSSPシャーシ；7インチタッチスクリーン；サニタリ温度＆圧力センサ；LCM-Control v1.0
- 電源：AC 220 V, 50 Hz
- 定格出力：1.6 kW
- 外形寸法（L x W x H）：565 x 395 x 715 mm
- 重量：約35 kg
