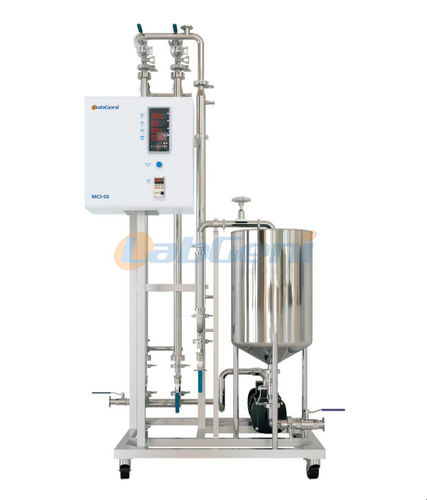

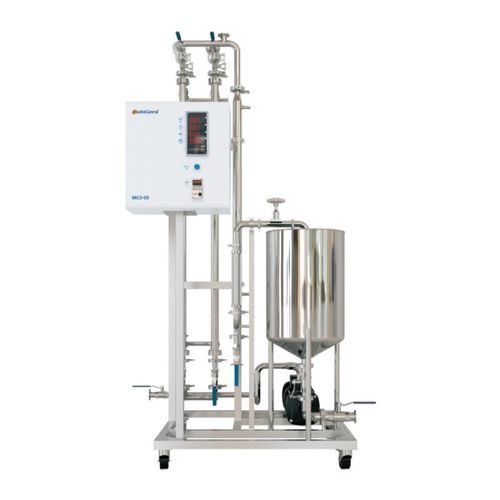

メンブレン濾過ユニット MCS-05

液体用実験用横流れ

概要
セラミック膜実験装置 MCS-05 は、microfiltration（微細ろ過）、ultrafiltration（限外ろ過）、fine ultrafiltration（微小限外ろ過）に対応するパイロット用の管状セラミック膜ろ過ユニットです。膜の孔径および分子量カットオフは選択可能で、1.4 µm から約 1 kDa までの粒子を分離できます。実験室や小規模生産の試験に適した、操作が簡便で柔軟、清掃も容易な設計です。

プロセス原理
セラミック膜ろ過はクロスフロー（横流）方式で動作します。供給液は膜管内部を高速で流れ、低分子成分を含む清澄なパーミートが膜を通過し（膜方向に透過）、高分子成分を含む濁留分は膜に保持されることで、分離・濃縮・精製が行われます。

特徴

• 高温耐性 — 高温プロセスに適合；化学的に安定
• 高い機械的強度および広い pH 耐性 — 酸・アルカリ耐性；有機溶媒や強酸化剤にも耐性
• 長寿命 — 設備全体のコスト低減と高い費用対効果
• 高い濃縮倍率 — 水消費量および廃水排出を低減
• 膜モジュールは高温蒸気で滅菌可能 — 滅菌ろ過に適合

膜の標準長さ仕様

• Φ10 mm：250 / 600 / 1201 mm
• Φ20 mm：1178 mm
• Φ25 mm：580 / 1178 mm
• Φ41 mm：1020 mm

分子量／孔径
微小限外ろ過 | 限外ろ過 | 微細ろ過
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
（追加の微細ろ過サイズ） | | 0.80 µm
| | 1.4 µm

膜要素と用途
管状セラミック膜（原産地からの輸入品）は高純度材料で製造されています。管状セラミック膜は微細ろ過、限外ろ過、微小限外ろ過の範囲をカバーし、選定は要求される分離範囲および目的の分子量／粒子径に基づき行います。

基本情報

• 型式：MCS-05
• 処理能力：30-60 L/h
• 膜要素：フランス製オリジナル輸入セラミック膜
• 接液部材質：AISI 304；食品グレードホース
• 循環タンク：有効容積 V = 30 L

システム概要

• MCS-05 は微細ろ過、限外ろ過、微小限外ろ過に適用可能
• 膜の選定により 1.4 µm から約 1 kDa までの分離が可能
• 利点：操作が簡便で柔軟、清掃が容易

駆動部

• 輸入品 GRUNDFOS ポンプ
• 周波数変換制御
• 高圧保護装置

膜シェル

• pH 範囲：0–14
• 使用温度：< 95 °C
• 最大使用圧力：< 10 bar
• 接続方式：高圧クランプによるクイック解放接続

セラミック膜要素

• オリジナル輸入セラミック膜
• 代表的な膜例：φ25 mm：580 / 1178 mm
• 適用範囲：微細ろ過、限外ろ過、微小限外ろ過

電気制御盤

• 温度、圧力、液速度のオンライン監視
• ポンプ周波数変換コントローラ（回転数・周波数をリアルタイム表示）
• 温度・圧力のプリセットアラーム

材料基準

• 接液部品：AISI 304、食品グレードホース；循環タンク
• 非接液部品：AISI 304；必要に応じ塗装された炭素鋼
• 配管：衛生用継ぎ目のないステンレス鋼管
• バルブ：食品グレード衛生用ボールバルブおよびダイアフラムバルブ
