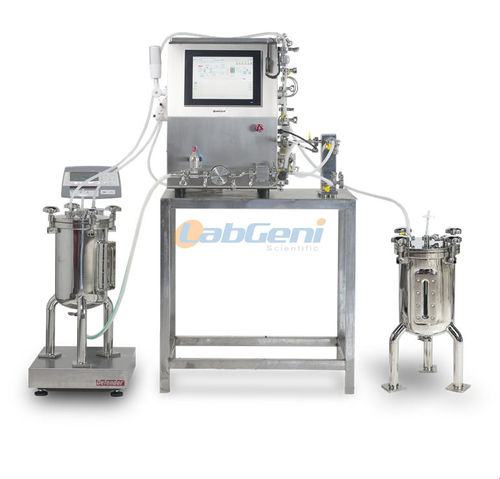

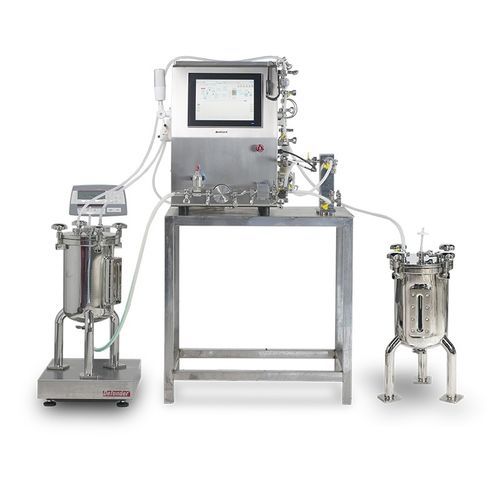

メンブレン限外濾過装置 BIO-TFF series

プレート式フィルタ－ポンプ付き液体用

概要

• 0.1 m²および0.5 m²の膜パッケージに対応
• 圧力および流量の自動制御（TMP制御）
• 4ピストン膜ポンプ（ドイツ/中国製ブランド）
• 輸入流量計（ドイツ/日本）
• 高精度パーistalticポンプによる循環
• AISI 316 / AISI 316L 単層またはジャケットタンク
• オプション：攪拌、秤量、タンパク質濃度測定、pH電極、導電率電極

製品詳細
本システムは、バイオ製品の下流工程（精製、清澄化、濃縮、バッファー交換等）向けに設計されています。半自動設計でTMPを自動制御し、自動濃縮、自動ダイアフィルトレーション収集、データの自動記録を実現します。バッチトレーサビリティに対応しています。

システムの利点

• 循環量と滞留量を最小化する業界最適化配管設計
• 配管設計はASME BPE基準に準拠
• センサーフローチャンバーと多チャネルバルブボディでデッドゾーンを排除
• モジュラー設計により積み降ろしが容易で実験室での柔軟な運用が可能
• 高度な要件に対応する複数のオプションモジュール
• 輸入流量計により濃縮側と透過側の流量を精密に監視
• オプションのマルチセンサーモジュール（導電率、pH、UV、タンパク質濃度）
• 独立した表示・操作インターフェースを備えた統合BIO-TFF Intelix® OS
• 操作は簡便：主要パラメータを設定して実行。マルチエンドポイント制御と無人運転に対応
• 自動TMP制御、アラーム、オンライン監視、データ記録および曲線表示

主要仕様
対応膜面積：0.1 m² – 0.5 m²
循環タンク：AISI 316L ステンレス、容量：10 L、撹拌速度：0–1000 rpm
一次ポンプ：4ピストン膜ポンプ、速度：0–3000 rpm、流量：0–180 L/h
パーistalticポンプ：速度 0–60 rpm、流量 最大186 L/h
供給流量：0–3 L/min
作業圧力：0–6 bar
処理温度範囲：0–65 °C
最小循環体積：120 ml
残留体積：29 ml
接続：1/2"
流体接触材質：AISI 316L、PTFE、EPDM

オプション一覧
ITEM CODE: 説明
BIOTFFAUT001: 平膜パッケージ（0.1 m²、0.5 m²）
BIOTFFAUT002: 中空糸カラム
BIOTFFAUT003: タンパク質濃度モニタリング
BIOTFFAUT004: 導電率電極
BIOTFFAUT005: pH電極
BIOTFFAUT006: タンク攪拌システム
BIOTFFAUT007: 秤量システム
BIOTFFAUT008: ジャケット付きタンク
BIOTFFAUT009: UV検出器

技術仕様

• モデル / SKU: BIO-TFF Automatic
• 対応膜面積: 0.1 m² – 0.5 m²
• 循環タンク材質: AISI 316L ステンレス
• 循環タンク容量: 10 L
• 撹拌速度（タンク）: 0–1000 rpm
• 一次ポンプ: 4ピストン膜ポンプ (0–3000 rpm)、流量 0–180 L/h
• パーistalticポンプ: 0–60 rpm、流量 最大186 L/h
• 供給流量範囲: 0–3 L/min
• 作動圧力範囲: 0–6 bar
• 処理温度範囲: 0–65 °C
• 最小循環量: 120 ml
• 残留体積: 29 ml
• 流体接続/インターフェース: 1/2"
• 流体接触材質: AISI 316L、PTFE、EPDM
• オプションセンサー/モジュール: 導電率、pH、UV、タンパク質濃度、秤量システム、ジャケットタンク、平膜・中空糸膜パッケージ
• 制御: BIO-TFF Intelix® OS（自動TMP制御、データロギング、アラーム）
