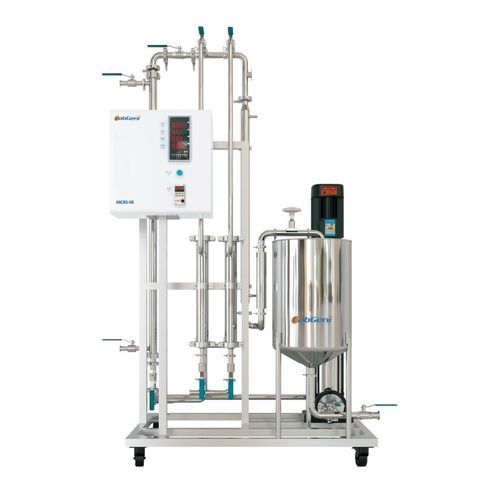

液体分離器 MCRS-05

チューブ食品産業用廃水処理用

プロセス原理
セラミック膜ろ過分離技術は「クロスフローろ過」形態の液体分離プロセスです。原料液は膜チューブ内を高速で流れ、低分子成分を含む清澄パーミエイトが圧力に直交して膜を通過し、巨大分子を含む濁液コンセントレートは保持され、分離・濃縮・精製が行われます。

特長

• 高温に耐え、加熱プロセスでのろ過に適する；化学的に安定
• 高い機械的強度、広いpH許容範囲（耐酸・耐アルカリ）、有機溶媒や強力な酸化剤に耐性
• 長寿命で装置の総コストが低減
• 高い濃縮倍率により水使用量と廃水排出を削減
• 膜モジュールは高温蒸気での滅菌が可能で、滅菌ろ過に適する

分類
（チューブラーセラミック膜はマイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーションの範囲で使用されます）

TAMI TUBULAR CERAMIC MEMBRANEについて
チューブラーセラミック膜（輸入品）は高純度材料で製造され、複数の形状がユーザーの異なるニーズに対応します。チューブラーセラミック膜はマイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーションに適用可能です。

膜の標準長さ仕様

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

膜の分子量/孔径
微細ウルトラフィルトレーション | ウルトラフィルトレーション | マイクロフィルトレーション
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

膜の適用分野
マイクロ/ウルトラフィルトレーションまたは微細ウルトラフィルトレーションが必要な産業分野の分離・濃縮業務に適用可能です。

膜の選定
膜の種類と孔径は、分離対象物の分子量／粒子サイズに応じて選定してください（上記範囲参照）。

ローラタイプ セラミック膜ろ過装置の基本情報

• 型式: MCRS-05
• 処理能力: 30-60 L/H
• 膜エレメント: 輸入セラミック膜、ロール型膜（例: 1812 roll-type）
• 接触材質: AISI 304 ステンレス、循環用食品グレードホース
• 原料循環タンク: 有効容量 V = 30 L

システム概要

• セラミックスパイラル膜実験装置（MCRS-05）はマイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーションに適用可能；膜選定は材料の分子サイズに基づき、捕捉精度は約1.4 µm〜1 KD
• 利点: 操作が簡単で柔軟、清掃が容易

動力ユニット

• 輸入 GRUNDFOS ポンプ
• 周波数変換制御（インバータ）
• 高圧保護装置

膜シェル

• pH範囲: 0–14
• 作動温度: < 95 °C
• 最大作動圧力: < 10 bar
• 接続形式: ANSI 高圧クランプ クイックディスコネクト

セラミック膜エレメント

• 輸入セラミック膜（例: 原産国 フランス）
• 膜タイプ例: φ25 mm、長さ 580 / 1178 mm
• 適用分離範囲: マイクロフィルトレーション、ウルトラフィルトレーション、微細ウルトラフィルトレーション

電気制御盤

• オンライン監視: 温度、圧力、流速
• ポンプ周波数変換コントローラ、速度・周波数をリアルタイム表示
• 温度・圧力のプリセットアラーム

材質 - 標準

• 接触部品: AISI 304 ステンレス；循環タンクは食品グレードホース材質
• 非接触部品: AISI 304 ステンレスおよび塗装カーボンスチール
• 配管: 衛生用シームレスステンレス鋼管
• バルブ: 食品グレード衛生用ボールバルブおよびダイヤフラムバルブ

技術仕様

• 型式: MCRS-05
• 処理能力: 30-60 L/H
• 作動圧力範囲: 0–16.8 bar（表示の作動範囲）
• 膜タイプ: 輸入セラミックロール膜
• 膜エレメント搭載量: セラミック膜エレメント1個；ロール型膜エレメント2個（構成可能）
• 単一膜面積: 0.25 m²
• 膜エレメント長さ: 1178 mm
• 破壊圧力: > 95 bars
• 最大作動圧力: 10 bars
• 捕捉精度: 約1.4 µm〜1 KD（膜に依存）
• バルブ / 流量計: 衛生用ボールバルブ、ローターフローメーター
• 配管: AISI 304、内外面衛生研磨；ステンレスチューブ式熱交換器
• 原料循環タンク: AISI 304、有効容量 V = 30 L
• 外形寸法（約）: 955 × 705 × 1705 mm
