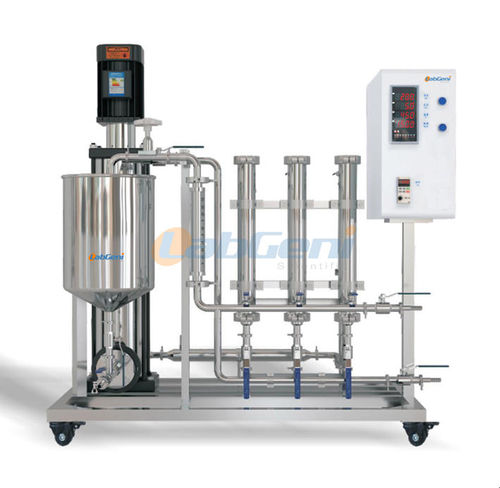

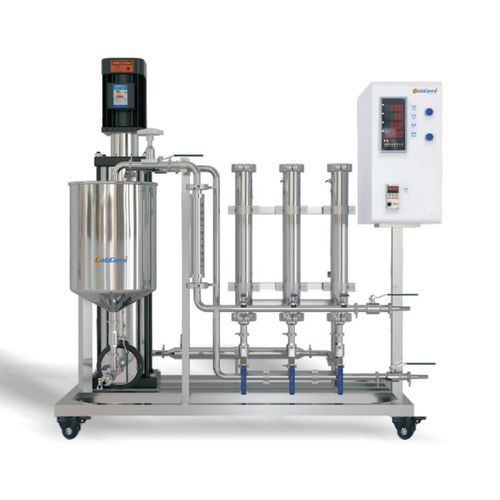

メンブレンろ過システム MSE-1812

液体用食品産業用化学製品

適用分野
バイオ、製薬、食品、飲料、化学および環境保護関連産業に適用されます。

処理原理
透過膜を分離媒体として使用します。膜の両側に駆動力をかけることで、供給側の選択された成分が膜を選択的に透過し、分離・精製を行います。

特長

• 室温での運転：有効成分の損失が非常に少なく、熱に敏感な物質に適する
• 相変化なし：原料の風味を保持し、低エネルギーで運転可能
• 化学変化なし：化学薬剤や添加剤を用いない物理的な分離プロセスで製品汚染がない
• 高い選択性：分子レベルでの分離が可能
• 用途範囲が広く適応性が高い：小規模から大規模、連続または間欠運転に対応。工程が簡単で操作・自動化が容易

分類
膜の孔径により、微細ろ過（MF）、限外ろ過（UF）、ナノろ過（NF）、逆浸透（RO）に分類されます。

製品
MSE-1812 ロール膜分離用限外ろ過装置

基本情報

• 型式：MSE-1812
• 処理能力：3 ～ 20 L/h
• 膜エレメント：GE製輸入ロール式膜、単膜面積 0.26 m²
• 動力ユニット：輸入 GRUNDFOS ポンプ
• 圧力範囲：0 ～ 16.8 Bar（周波数調整可）
• 循環タンク：有効容量 V = 16 L

システム概要

• ラボタイプ LABGENI® MSE-1812（手動）は、主にUF、NF、ROによる分離・精製に使用され、ろ過、脱色、脱塩、精製、濃縮に適用可能
• 膜は分子量／粒径に応じて選定可能で、約0.03 μmから分子量領域（約100ダルトン程度）まで分離可能
• 利点：洗浄・メンテナンスが容易で運用の自由度が高い

動力ユニット

• 輸入 GRUNDFOS ポンプ
• インバータ制御、20〜50 Hzで調整可能
• 流量：200 ～ 1100 L/h
• 圧力：0 ～ 16.8 Bar 調整可能

膜シェル

• 3並列の膜壁
• 接続：高圧クランプ式クイックリリース接続、耐圧 20 MPa
• 材質：AISI 304
• 表面処理：外面ブラッシュ仕上げ、内面鏡面研磨（食品衛生グレード）

ロール式膜エレメント

• GE製輸入ロール膜 3枚
• 型番：1812 工業用分離膜、耐汚染性
• 用途範囲：MF、UF、NF、RO
• 単膜面積：0.26 m²；エレメント長さ：298.5 mm
• 膜孔径／MWCOオプション（例）：200KD、100KD、10KD、5KD、2K、1K、600D、300D、150D、100D；RO等のバリアントも利用可能／カスタマイズ可

制御盤

• 現場計装用制御盤
• 制御方式：PID計器制御、自動調整
• センサー：温度電極、圧力センサー、インバータモーター
• 流量計：現場用流量計、手動調整
• 計装：4-in-1表示＋制御計器、インバータ調整器

材質 / 規格

• 接触部：AISI 304 と衛生用ホース
• 非接触部：AISI 304、塗装された炭素鋼
• 配管：衛生用無縫ステンレス鋼管
• バルブ：食品グレードの衛生通過ボールバルブおよびダイヤフラムバルブ

仕様 / 技術仕様

• 型式：MSE-1812
• 処理能力：3 ～ 20 L/h
• 動力ユニット：輸入 GRUNDFOS ポンプ、インバータ制御および高電圧保護設定付き
• 作動圧力：0 ～ 16.8 Bar（調整可能）
• 膜：GE製輸入ロール膜 ×3；単膜面積 0.26 m²；エレメント長 298.5 mm；耐汚染性；複数の MWCO オプションおよび RO 利用可能
• バルブ＆流量計：衛生用ボールバルブおよびロータ流量計
• 配管：AISI 304 衛生研磨仕上げ；ステンレス配管式熱交換器を含む
• 電気制御：温度・圧力・流量のオンライン監視；ポンプ用インバータコントローラに回転数／周波数のリアルタイム表示；温度・圧力のプリセット警報
• 循環タンク：AISI 304、有効容量 = 16 L
• システムアップグレード：材料、熱交換器、流量計、バルブ、ポンプはカスタマイズ可；半自動および自動制御が可能；リモート／モバイル制御オプションはユーザー要件に応じて提供可能
• 寸法：875 × 655 × 1205 mm
• 重量：70 kg
