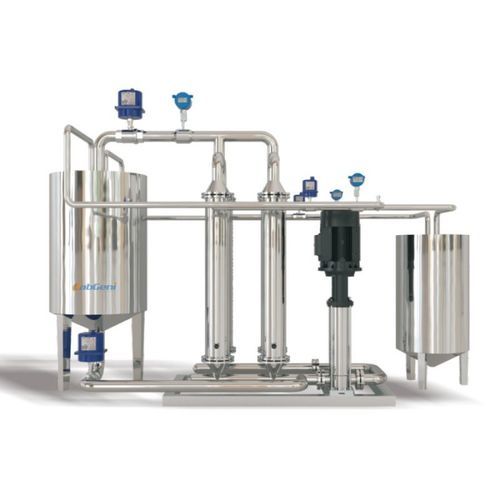

メンブレン濾過ユニット MCRS-90

液体用食品産業用水用

製品概要
セラミック膜実験装置 型式 MCS-90 は、パイロット規模のマイクロフィルトレーション、ウルトラフィルトレーション、およびファインウルトラフィルトレーション向けに設計されています。膜はターゲット粒子/分子サイズに応じて選定でき、捕集範囲は約1.4 μm から 1 KD まで対応します。操作は柔軟で、洗浄が容易な構成です。

処理原理
本技術はセラミック膜によるクロスフロー（横流）ろ過を採用しています。給液は膜要素内を高速で流れ、微細成分を含む清澄透過液は膜を通過し、マクロ成分を含む濁留物はクロスフローで運ばれ除去され、分離・濃縮・精製が行われます。

特長

• 高温耐性に優れ、高温プロセスでのろ過に適合；化学的に安定なセラミック材料
• 高い機械的強度、広いpH耐性（0–14）、耐酸・耐アルカリ・耐有機溶媒・耐強酸化剤
• 長寿命で設備のトータルコストが低い
• 高い濃縮比により水使用量と廃水排出を低減
• 膜モジュールは高温蒸気による滅菌に対応し、無菌ろ過用途に適合

分類
膜の孔径・分子量カットオフにより、マイクロ、ウルトラ、ファインウルトラの各適用範囲に使用可能です。

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
TAMI の管状セラミック膜は高純度材料で製造され、用途に応じた多様な形状で提供されます。マイクロからファインウルトラまで幅広い用途に適用されます。

膜の標準長さ仕様
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

膜の分子量（捕集例）
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

膜の適用分野
澄明化、分画、濃縮、微粒子や高分子の除去を必要とする化学、食品、飲料、製薬、廃水などのパイロット工程に適しています。

膜選定
ターゲット粒子/分子サイズおよび求める分離性能に基づき、孔径または分子量カットオフを選択してください（マイクロ〜ウルトラ範囲）。

基本情報
型式: MCS-90
処理能力: 500–2000 L/h
膜素子: 輸入管状/ロール型セラミック膜（原装；参照: roll-type 1812 形式）
接液部材質: AISI 304 ステンレス、食品グレードホースを使用
循環槽容量: 有効容量 V = 1500 L

技術仕様

• 型式表示: MCS シリーズ
• 処理能力: 500–2000 L/h
• 膜素子: 原装輸入セラミック膜；典型的なロール/管状素子（例: 長さ 1178 mm；φ25 mm が一般的）
• 膜素子搭載数: 例 37 本（構成に依存）
• 単素子当たり面積（例）: 0.25 m²
• 捕集精度: 膜選定により約 1.4 μm から 1 KD まで
• 作動圧力範囲（膜殻）: 0–25 bar；機器定格の最大作動圧 < 10 bar；破裂圧 > 95 bar（素子依存）
• pH 耐性: セラミック材料は pH 0–14 に対応
• 電源/ポンプ: GRUNDFOS ポンプ（輸入）調整可能 0–25 bar；インバータ制御および回転数表示；高圧保護装置付
• 電気制御盤: 温度・圧力・流速のオンライン監視；インバータによる表示とプリセットアラーム
• 接液部材質: AISI 304 ステンレス（衛生研磨）；必要箇所は食品グレードホース；非接液フレーム: AISI 304 または塗装炭素鋼
• 配管・バルブ: 衛生的な無縫ステンレス配管；食品グレードのボールバルブ・ダイヤフラムバルブ；ロータフローメーター
• 循環槽: AISI 304、実効容量 1500 L（例）
• 熱交換器: 必要に応じてステンレス配管
• 概略寸法（例）: 約 3.51 m × 2.1 m × 2.8 m（システム依存）
• 代表的な膜タイプ/長さ: φ25 mm（580 / 1178 mm）；用途に応じ他径・長さあり
• 適用分離範囲: マイクロフィルトレーション、ウルトラフィルトレーション、ファインウルトラフィルトレーション；MWCO は約 1 KD〜マイクロフィルトレーション孔径まで選択可能
