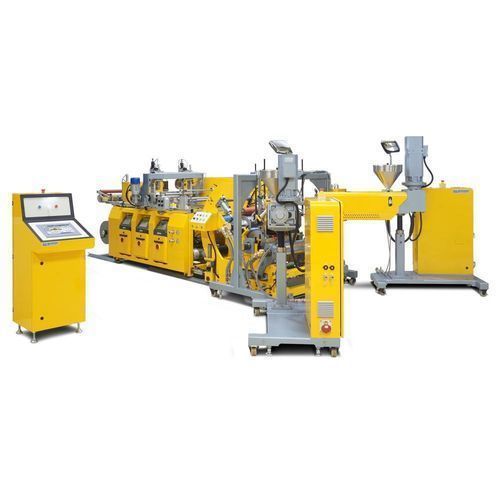

カーブ状ローラー LCCR-500-C

ドライブ重荷重用重積載

製品概要
Labtechは、上向きロールスタック設計の重荷重対応C型キャストフィルムアタッチメントを提供します。本構成は、高速でのフィルム・シート製造を可能にし、ロールからの効率的な冷却伝導を維持します。

設計と操作
このC型チルロールスタックは、ウェブと中央および上部ロールの最適な接触を確保します。第1および第2ロールは水平に配置され、第3ロールは第2ロールの上方45°に取り付けられています。ウェブは大径の中央ロールに225°巻き付き、上部冷却ロールに180°接触します。この配置により冷却速度が向上し、生産効率が高まります。

技術表
Advanced C-Type Cast Film & Sheet Attachments | LCCR-500-C
ロール幅：500 mm
最大フィルム幅：450 mm
最大ダイ幅：500 mm
ロール径（3本とも）：175/350/250 mm
ロール材質：合金鋼
表面仕上げ：鏡面仕上げ
ギアモータ出力：3 x 1.0 kW サーボモータ
ロールギャップ調整：油圧開閉；精密ブロックとラチェットハンドルによるギャップ調整
テイクオフ速度：0.5 – 50 m/mm

技術仕様

• 型式：LCCR-500-C
• ロール幅：500 mm
• 最大フィルム幅：450 mm
• 最大ダイ幅：500 mm
• ロール径：175/350/250 mm
• ロール材質：合金鋼
• 表面仕上げ：鏡面仕上げ
• 駆動：3 x 1.0 kW サーボモータ
• ロールギャップ調整方法：油圧開閉；精密ブロックとラチェットハンドルによる調整
• テイクオフ速度範囲：0.5 – 50 m/mm
