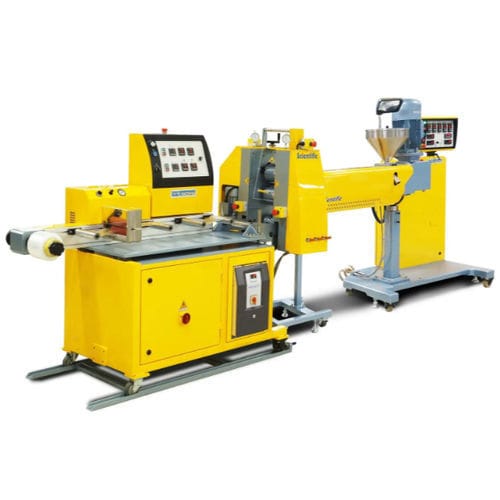

水冷却機能付押出しライン

単層型フラットフィルムシ－ト

製品概要
当社の単層キャストフィルム・シート押出ラインは、ロール径最大145 mm、ロール幅最大400 mmの冷却ロール装置を備えています。標準の冷却ロール装置では、上ロールが中央ロールに対して空気式の当て圧で押し付けられます。各ロールは個別に水冷による温度管理が可能で、オプションで油加熱にも対応します。電動の傾斜機構により、ロール群を水平または垂直に配置できます。

ヘビーデューティー仕様
ヘビーデューティータイプの冷却ロール装置は、ロール径145 mm、下ロールおよび上ロールの中央ロールに対する重負荷油圧当て圧を備えて設計されています。ロール幅は最大400 mmまで対応可能です。各ロールは個別の水冷または油加熱を備え、ユニットは水平・垂直の配置が可能な電動傾斜機構を組み込み、各ロールごとに個別のサーボモータ駆動を供給します。

特長

• 上ロールの空気式当て圧（標準冷却ロール装置）
• 下ロールおよび上ロールの重負荷油圧当て圧（ヘビーデューティー仕様）
• ロール径最大145 mm
• ロール幅最大400 mmまで対応
• 各ロールの個別水冷またはオプションの油加熱
• ロール群を水平または垂直に配置可能な電動傾斜機構
• 冷却ロール装置では各ロールごとの個別サーボモータ駆動

技術仕様

• ロール径：最大145 mm
• ロール幅：最大400 mm
• 当て圧機構：空気式（標準）／油圧式（ヘビーデューティー）
• ロール温調：各ロール個別の水冷または油加熱
• 傾斜機構：電動；ロール群は水平または垂直に配置可能
• 駆動：冷却ロール装置は各ロール個別のサーボモータ駆動

製品特性

• 構成：単層、水冷式
• 製品タイプ：シート、フラットフィルム
• 処理材料：プラスチックフィルム

追加仕様

• ロール径：最大145 mm
• ロール幅：最大400 mm
• 当て圧機構：空気式（標準）または油圧式（ヘビーデューティー）
• ロール温調：水冷または油加熱（各ロールごとに個別）
• 傾斜機構：電動；水平または垂直配置
• 駆動：各ロール個別のサーボモータ駆動
