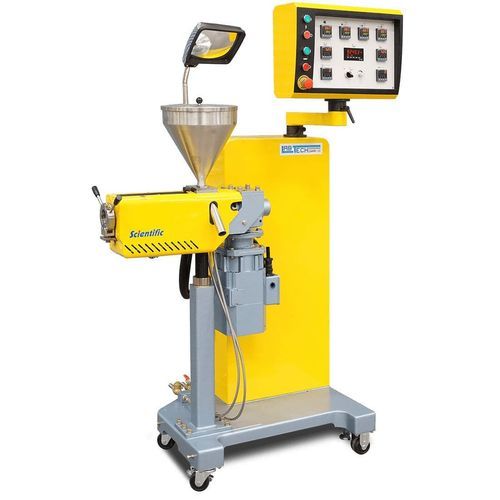

シングルスクリュー押出機 LE series

LDPE 用ガス抜き式研究所用

概要
ねじ径12.5～45 mmの単ねじ式ラボ用押出機で、全機種L/D比は30です。25、30、40、45 mmの機種はベント付き/無しの仕様が選択可能で、平ねじ、Maddock混合エレメント、またはねじ先端に混合セクションを装着できます。12.5 mmの円錐ねじバリアントが利用可能です。12.5 mmおよび20 mmユニットはテーブルトップ（Table Top）仕様があります。

利用可能なモデル

• LE12.5-30
• LE20-30
• LE25-30
• LE30-30
• LE40-30
• LE45-30

技術仕様表
単ねじ押出機 | LE12.5-30 | LE20-30 | LE25-30 | LE30-30 | LE40-30 | LE45-30
ねじ径 (mm) | 20 ～ 12.5 円錐 | 20 | 25 | 30 | 40 | 45
モーター出力 (kW) | 0.75 | 1.5 | 4 | 7.5 | 15 | 22
ベクタ駆動用モーター出力 (kW) | 1.16 | 2 | 5 | 11 | 22 | 22
ねじ回転速度範囲 (RPM) | 0-150 | 0-150 | 0-300 (高トルク版は0-200) | 0-200 | 0-200 | 0-250
バレル加熱ゾーン数 | 3 | 3 | 4 | 4 | 4 | 4
合計加熱出力 (Watt) | 1,400 | 2,800 | 4,500 | 8,000 | 8,200 | 9,600
LDPEでの最大出力 (kg/hr) | 1 | 6 | 15 | 20 | 45 | 60

技術的特徴 / 仕様

• L/D比：全モデルで30。
• 利用可能なしょうき径：12.5 mm円錐～45 mm（モデル：LE12.5-30、LE20-30、LE25-30、LE30-30、LE40-30、LE45-30）。
• 25、30、40、45 mmモデルはベント付き／無しの選択可能。
• ねじオプション：平ねじ、Maddock混合エレメント、ねじ先端の混合セクション。
• 12.5 mmおよび20 mmはテーブルトップ版が利用可能。
• 供給システム：重量式ホッパーフィーダー内蔵；中央制御盤に取り付けられた大型タッチスクリーンコントローラで層厚を正確に制御（フィルム厚の％または質量単位で入力）。
• モーター出力と速度範囲はモデルによって異なる；ベクタ駆動オプションあり。
• 加熱ゾーン数：モデルにより3または4；バレル加熱出力は表参照。
• LDPEでの概算最大出力：モデルにより1～60 kg/hr。

技術的仕様の詳細

• スクリュー数：単ねじ
• 処理材料：LDPE用
• その他の特徴：ラボ用、ベント（特定モデル）
• 出力（最小）：1 kg/h
• 出力（最大）：60 kg/h
• ねじ径（最小）：12.5 mm
• ねじ径（最大）：45 mm
• ねじ長さ（最小）：375 mm
• ねじ長さ（最大）：1,350 mm
• 最大回転数（最小）：0 rpm
• 最大回転数（最大）：300 rpm
• 出力（最小）：0.75 kW
• 出力（最大）：22 kW
• モーター出力（ベクタ駆動オプション）はモデルごとに指定
• バレルの加熱ゾーン数：モデルにより3または4
• バレルの合計加熱出力：1,400 W～9,600 W（モデルによる）
• ねじオプション：平ねじ、Maddock混合エレメント、ねじ先端の混合セクション
• バリアント：12.5 mm円錐ねじ；12.5 mmおよび20 mmのTable Top版
• 供給：重量式ホッパーフィーダー内蔵；層/厚さ制御用タッチスクリーン
