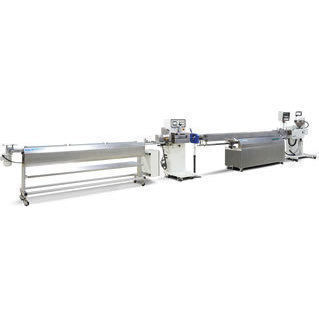

水冷却機能付押出しライン

医療用途管

概要
欧州で設計・製造された高精度の医療用チューブ押出ラインです。ラインはGMP準拠で構築され、小径の医療用チューブ、パイプ、ホース向けの最新の押出・後処理技術を組み込んでいます。指定された寸法範囲内で類似プロファイルの押出にも対応します。

能力

• 医療用の小径チューブ、パイプ、ホースの押出
• チューブ外径範囲：10 mm – 50 mm
• 用途に応じた肉厚設定が可能、マルチルーメン押出に対応

ライン構成

• スクリュー径20 mm～45 mmの押出機
• マルチルーメン、バイルーメンなど複数キャビティ用の金型システム
• 内部キャリブレーション/サイジングユニットを備えた下流の真空キャリブレーションタンク
• 真空タンク内に統合された水ミスト冷却装置による均一で迅速な冷却
• 正確な引き速度制御が可能なケータピラー型引取機

事例／特殊能力
非常に小径のマルチルーメンチューブの生産に対応します。例：外径2 mmの2腔バイルーメンチューブを製造する金型。

技術仕様

• GMP基準に適合する設計
• 押出機スクリュー径：20 mm – 45 mm
• チューブ外径範囲：10 mm – 50 mm
• 非常に小さいマルチルーメンチューブの製造能力（例：バイルーメン、外径2 mm）
• 水ミスト冷却および内部キャリブレーション/サイジングユニットを備えた真空キャリブレーションタンクにより高精度を実現
• 正確な引きと安定した下流処理のためのケータピラー式引取機
