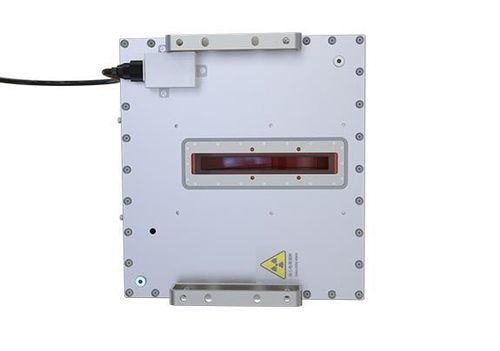

携帯型X線源

簡要紹介
フィラメント電源、高電圧発生器、X線管を一つの筐体に統合したコンパクトなモノブロック型X線発生装置です。モデル160kV 160Wは設置が容易で、DB9コネクタによりシステムへの統合が簡単です。

主な特徴

• デジタルまたはアナログ制御を選択可能で柔軟に統合できます。
• 配線簡素化：DB9制御ソケット1つと電源入力のみで接続・操作が容易。
• デジタル制御を採用した高安定内部設計により長期にわたり安定した動作を実現。
• 制御ボックスと管ヘッドを一体化したモノブロック設計で省スペース設置が可能。
• DSP制御、小型キュービックサイズ、強化された安全保護、長寿命。

仕様

• 入力電圧範囲：180–240 Vac、50/60 Hz
• 出力電圧：40–80 kV（X線管電圧誤差 ≤ 設定値の1.5%）
• 出力電圧リプル：低周波 <1 kHz、<0.5%（Pk–Pk）
• 入力電圧調整率：<0.1%
• 負荷調整率：≤0.1%（定格出力電流時、電圧が40 kVから80 kVに変化した場合）
• 電圧調整分解能：0.1 kV
• 放射電流：0.3–0.6 mA（定格出力 48 W）
• 保護回路：過電流、過電圧、過湿、過電力、通信異常
• 焦点サイズ：0.8 mm（IEC-60336）
• 安全規格：UL、CE準拠
• 動作モード：連続または間欠
• 予熱：自動または手動で設定可能
• 動作温度：0–40 °C
• 保存温度：-20–60 °C
• 湿度：≤95%、結露しないこと
• 外形寸法（W×D×H）：346 × 169 × 148 mm
• 重量：<16 kg
• 放射線フィルタ：1.5 mm（ガラス）＋5 mm（油）（相当）＋1.5 mm（プラスチック）
• 放射線ウィンドウ角度：ファンビーム 12 × 65
• 冷却方式：強制空冷

用途

• 携帯型および据え置き型の透視・撮影システム
• セキュリティ検査（公共安全、荷物・貨物検査）
• 産業用非破壊検査（NDT）
