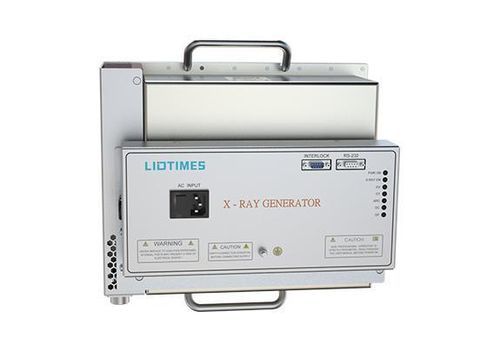

携帯型X線源

製品概要
80 kV 210 WのX線発生装置は、異物検出や産業検査の連続運用向けに設計されています。大型外部放熱板と強制空冷により長時間の運転が可能で、内部構造はオイル漏れを最小限に抑える設計です。DSPベースのデジタル制御により電圧・電流の精密な制御が可能で、用途に応じたパラメータ設定を容易にします。取り外し可能なハンドルと固定可能な制御パネルにより、一体型および分離型の柔軟な設置が可能です。

主な特徴

• 柔軟な構成：デジタル源またはアナログ源を選択可能。
• 配線簡素化：DB9コネクタ1つと電源ソケットのみで簡単な配線。
• 長期の安定稼働を支える多重保護回路設計。
• 一体型または分離型インストール：コンパクトな制御ボックスとチューブヘッド。

注目属性

• DSP制御
• コンパクトな立方体サイズ
• 向上した安全保護
• 延長された管寿命

仕様
入力電圧範囲：180–240 Vac、50/60 Hz
出力電圧範囲：40–80 kV
X線管の出力電圧偏差：設定値の≤1.5%
出力電圧リップル：低周波リップル（<1 kHz）で定格出力電圧の<0.5%（Pk–Pk）
入力電圧変動：<0.1%
負荷変動：出力電圧が40 kVから80 kVに変化した場合（定格出力電流）で≤0.1%
電圧調整分解能：0.1 kV
放射電流：0.3–0.6 mA（定格出力48 W）
保護回路：過電流、過電圧、過湿、過電力、通信障害保護
焦点サイズ：0.8 mm（IEC-60336）
安全認証：UL、CE
動作モード：連続または間欠運転
予熱：自動予熱（設定可能）または手動予熱
動作温度範囲：0–40 °C
保存温度範囲：-20–60 °C
湿度：結露しないこと、≤95%
機械寸法（W×D×H）：346 × 169 × 148 mm
重量：<16 kg
放射線フィルタ：1.5 mm（ガラス）+ 5 mm（油）（換算）+ 1.5 mm（プラスチック）
放射線ウィンドウ角度：ファンビーム 12 × 65°（換算）
冷却方式：強制空冷

技術仕様

• 入力電圧範囲：180–240 Vac、50/60 Hz
• 出力電圧範囲：40–80 kV；管電圧偏差 ≤1.5% の設定値
• 出力リップル：<0.5%（Pk–Pk） @ <1 kHz
• 入力電圧変動：<0.1%
• 負荷変動：40–80 kVで≤0.1%
• 電圧調整分解能：0.1 kV
• 放射電流：0.3–0.6 mA（定格出力48 W）
• 保護：過電流、過電圧、過湿、過電力、通信障害
• 焦点：0.8 mm（IEC-60336）
• 認証：UL、CE
• 運転：連続または間欠
• 予熱：自動または手動で設定可能
• 温度：動作 0–40 °C；保存 -20–60 °C；湿度 ≤95% 結露しないこと
• 寸法（W×D×H）：346×169×148 mm；重量：<16 kg
• フィルタと窓：1.5 mm ガラス + 5 mm 油 + 1.5 mm プラスチック（換算）；ファンビーム 12×65
• 冷却：強制空冷
