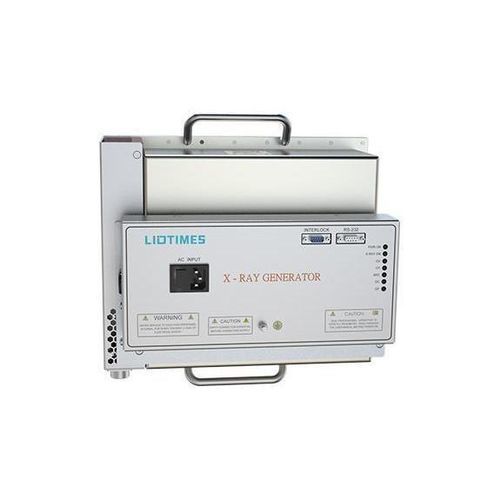

携帯型X線源

概要
外部の大面積ラジエーターと冷却ファンにより、長時間の連続異物検出動作が可能です。内部の独自構造により油漏れを最小限に抑えます。DSPベースのデジタル制御と最適化された回路設計により、用途に応じたパラメータ調整が可能で、X線管の寿命最大化に寄与します。本製品は、予め取り付けられた着脱式ハンドルと制御ボックスの固定パネルを備え、統合設置または分離設置のいずれにも対応します。

主な特長

• 用途の柔軟性：デジタル／アナログのX線源を選択可能
• 簡素な操作：DB9コネクタ1つと電源ソケット1つで配線が容易
• 長期の連続運転に適した高い安定性
• コンパクトな一体型設計：制御ボックスとヘッドを一体化し省スペース設置が可能
• DSP制御による精密なパラメータ調整
• 小型立方体サイズ
• 強化された安全保護機能
• 長寿命設計

仕様（記載のとおり）

• 出力：80 kV、160 W
• 入力電圧：180–240 Vac、50/60 Hz
• 出力電圧範囲/精度：40–80 kV；X線管電圧誤差 ≤ 設定値の1.5％
• 電圧リップル：低周波（<1 kHz）リップル <0.5％（Pk–Pk）
• 入力電圧調整率：<0.1％
• 負荷調整率：≤0.1％（定格出力電流時、出力電圧が40 kVから80 kVに変化した場合）
• 電圧調整分解能：0.1 kV
• 放射電流：0.3–0.6 mA（定格出力48 W）
• 保護：過電流、過電圧、過湿、過負荷、通信故障保護
• 焦点サイズ：0.8 mm（IEC-60336）
• 認証：ULおよびCE規格に適合
• 動作モード：連続または断続
• 予熱：自動または手動予熱を設定可能
• 動作温度：0–40 °C
• 保管温度：-20–60 °C
• 冷却：強制空冷
• 放射線フィルタ：1.5 mm（ガラス）＋5 mm（油換算）＋1.5 mm（プラスチック）
• 放射ウィンドウ角度：ファンビーム 12×65
