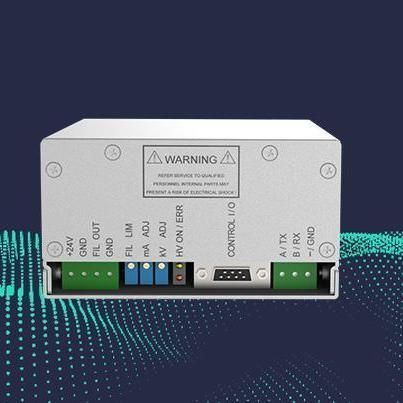

卓上型電源 LPX-20P20B3

DC/DC単一出力実験用

概要
LPX-20P20B3は、出力0〜20 kV、最大出力20 W、最大出力電流1.0 mAの調整可能な高電圧直流電源です。ベンチトップやポータブルな産業用試験装置向けに設計され、アナログ/デジタルの二重制御、複数の通信インターフェース、および安全保護機能を備えています。

主な特長

• 出力可変 0–20 kV、20 W 連続
• 超低リップル：≤0.1%（P-P）
• 二重制御：ローカルポテンショメータおよびリモート0–10 Vdc入力
• 通信：CAN、RS-232、RS-485
• コンパクトかつ軽量：65 × 115 × 165 mm、1.6 kg
• 安全：インターロック保護および自然冷却

出力仕様
20 kV、20 W

用途

• ベンチトップ型実験装置
• ポータブル試験機器
• 分析機器
• 小型電子ビームシステム
• 低出力X線用途
• 研究・教育用途

技術仕様

• 入力電圧：24 Vdc ±10%
• 入力電流：最大 2.0 A
• 出力電圧範囲：0–20 kV
• 出力電流：最大 1.0 mA
• 出力電力：最大 20 W
• 安定性：立ち上げ後0.5時間で <0.01%/h、8時間で <0.02%
• 温度係数：≤25 ppm/℃
• リップル電圧：最大出力電圧の0.1%（P-P）
• 負荷に対する電圧変動：0.01%（無負荷から定格負荷）
• 入力変動に対する電圧変動：±0.01%（入力±10%）
• 負荷に対する電流変動：0.01%（無負荷から定格負荷）
• 入力変動に対する電流変動：±0.01%（入力±10%）
• 外形寸法：65 × 115 × 165 mm
• 質量：1.6 kg
