デジタル出力モジュール LPM-70P70B3

アナログDC

概要

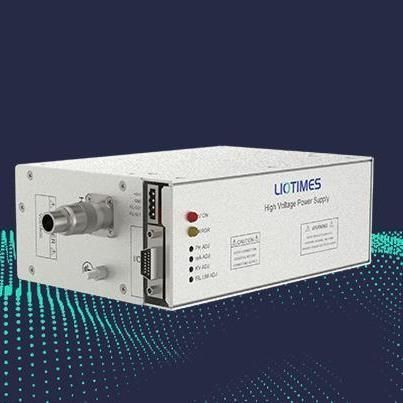

LPM-70P70B3は、出力を最大70 kV・最大1.0 mAまで可変でき、低リップル（≤0.1% P-P）を実現する高電圧電源モジュールです。ローカルポテンショメータによるアナログ制御とリモート0–10 V DC入力によるデジタル制御の二重制御を備え、RS-232/RS-485通信によるシステム統合に対応しています。インターロック保護および強制空冷を備えた産業用のコンパクトユニット（75 × 139 × 218 mm、3.5 kg）です。

主な特長

• 最大70 kV、出力電流最大1.0 mAまで可変
• 最大出力電力70 W
• 二重アナログ/デジタル制御：ローカルポテンショメータとリモート0–10 V DC入力
• 自動化・監視のためのRS-232/RS-485インターフェース
• インターロック保護、強制空冷などの保護機能
• 産業用途向けのコンパクト構造（75 × 139 × 218 mm、3.5 kg）

用途

• 産業用X線検査システム
• 医用画像装置（イメージングサブシステムとの統合）
• 高電圧試験、品質管理、自動化生産ラインへの組み込み

仕様

• 入力電圧：24 V DC ±10%
• 入力電流：最大 8.0 A
• 出力電圧範囲：0–70 kV
• 出力電流：最大 1.0 mA
• 出力電力：最大 70 W
• 安定性：0.5 時間後のドリフト < 0.01%/h；8 時間で < 0.02%
• 温度係数：≤25 ppm/°C
• リップル電圧：最大出力電圧の ≤0.1%（P-P）
• 負荷変動に対する電圧調整率：0.01%（無負荷→定格負荷）
• 入力変動に対する電圧調整率：±0.01%（入力電圧変動 ±10%）
• 負荷変動に対する電流調整率：0.01%（無負荷→定格負荷）
• 入力変動に対する電流調整率：±0.01%（入力電圧変動 ±10%）
• 寸法：75 × 139 × 218 mm
• 質量：3.5 kg
