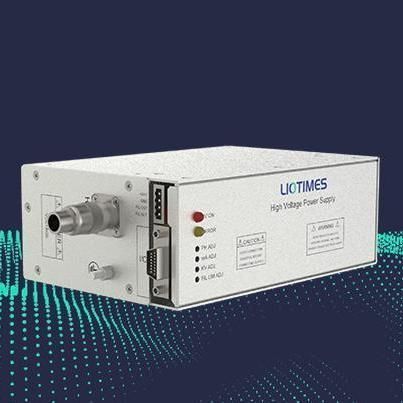

デジタル出力モジュール LPM-60P60B1

アナログDC

製品概要
LPM-60P60B1は、0〜60 kV／最大1.0 mA（60 W）まで可変出力を持つ高精度の高電圧電源モジュールです。低リップル（≤0.1 % P‑P）および優れた短期・長期安定性を備え、アナログ/デジタルの二重制御によりローカルポテンショメータとリモート0–10 Vdc制御をサポートします。RS-232／RS-485の通信インタフェースにより産業用制御システムへの統合が容易です。コンパクトな筐体（75 × 139 × 218 mm、3.5 kg）と保護機能により信頼性の高い連続運転が可能です。

主な特長

• 出力範囲：0–60 kV、最大電流 1.0 mA、最大出力 60 W
• 安定性：0.5 時間のウォームアップ後 <0.01 %/h；8 時間で <0.02 %
• 低リップル：最大出力電圧の0.1 %（P‑P）
• 二重制御：ローカルポテンショメータおよびリモート0–10 Vdc制御
• 通信：監視・制御用のRS-232およびRS-485
• 保護機能：インターロック入力および強制空冷
• コンパクトサイズ：75 × 139 × 218 mm；質量：3.5 kg

用途

• 産業用非破壊検査（NDT）システム
• 医療診断および研究機器
• 高電圧ラボ用途および試験台
• 自動化生産ラインや品質管理システムへの組み込み

技術仕様
型式：LPM-60P60B1
入力電圧：24 Vdc ±10%
最大入力電流：8.0 A
出力電圧範囲：0–60 kV
最大出力電流：1.0 mA
最大出力電力：60 W
安定性：0.5 時間のウォームアップ後 <0.01 %/h；8 時間で <0.02 %
温度係数：≤25 ppm/°C
リップル電圧：最大出力電圧の0.1 %（P‑P）
電圧負荷変動率：0.01 %（無負荷〜定格負荷）
電圧入力変動率：±0.01 %（入力電圧±10%の変動時）
電流負荷変動率：0.01 %（無負荷〜定格負荷）
電流入力変動率：±0.01 %（入力電圧±10%の変動時）
制御：アナログ/デジタル；ローカルポテンショメータおよびリモート0–10 Vdc制御
通信：RS-232、RS-485
保護：インターロック、強制空冷
外形寸法：75 × 139 × 218 mm
質量：3.5 kg
