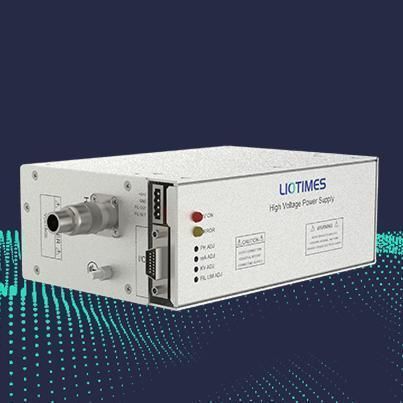

デジタル出力モジュール LPM-50P50B1

アナログDC

概要
LPM-50P50B1は、最大50 kV、1.0 mA（最大50 W）の出力を持つコンパクトな高電圧電源モジュールです。超低リップル（≤0.1% P-P）と高い長期安定性を実現し、アナログ/デジタルの二重制御（ローカルポテンショメータ調整およびリモート0–10 Vdc入力）を備えています。RS-232およびRS-485による通信に対応し、システム統合が可能です。インターロック保護および強制空冷を備え、安全動作に配慮しています。重量：3.5 kg、寸法：75 × 139 × 218 mm。

用途

• 産業用X線検査システム
• 医療用診断機器
• 高電圧試験アプリケーション
• 安定した高電圧電源が必要な自動生産ラインや品質管理システムへの組込み

仕様（製品表より）
型番：LPM-50P50B1
入力電圧：24Vdc ± 10%
入力電流：最大 8.0A
出力電圧範囲：0~50kV
出力電流：最大 1.0mA
出力電力：最大 50W
安定度：起動後0.5 hrで <0.01%/hr、8 hrで <0.02%/8 hrs
温度係数：≤25 ppm/°C
リップル電圧：出力最大電圧の ≤0.1%（P-P）
負荷変動による電圧変動：0.01%（無負荷→定格負荷）
入力変動による電圧変動：±0.01%（入力変動 ±10%）
負荷変動による電流変動：0.01%（無負荷→定格負荷）
入力変動による電流変動：±0.01%（入力変動 ±10%）
寸法：75 × 139 × 218 mm
重量：3.5 kg

寸法
製品ページに取り付け・統合参照用の寸法図が掲載されています。

技術的特徴

• 型番：LPM-50P50B1
• 出力性能：最大50 kV、1.0 mA（50 W）
• 超低リップル：≤0.1%（P-P）
• 制御：アナログ/デジタル二重制御；ローカルポテンショメータおよびリモート0-10 Vdc入力
• 通信：RS-232 / RS-485対応
• 冷却：強制空冷
• 保護：インターロック保護および各種安全機能
• 入力：24Vdc ±10%、最大入力電流 8.0A
• 安定度：0.5 hr後に <0.01%/hr、<0.02%/8 hrs
• 温度係数：≤25 ppm/°C
• 外形寸法：75 × 139 × 218 mm；重量：3.5 kg
