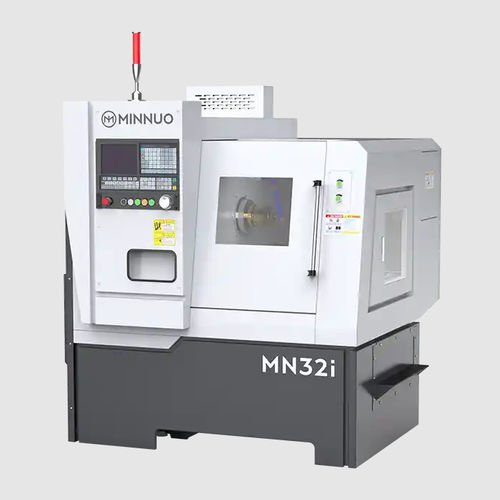

CNC旋盤 MN32i横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- A2-5
- ツールステーション数
- 8ツール
- 駆動システム
- サーボモータ
- 応用
- 小部品製造, シャフトおよび軸式部品加工用, バー加工用, 大量生産用, クランプとバルブ用
- 性能
- 高精度, 高剛性, 強力, 高速, 高生産性
- 複合機能
- ねじ切り
- オプションとアクセサリー
- 自動搬入・搬出, バーフィーダー付き, ガントリーロボット付き
- 直径
48 mm
(1.89 in)- 回転速度
最少: 50 rpm
(314.159 rad.min-1)最大: 4,000 rpm
(25,132.741 rad.min-1)- パーツ径
70 mm
(3 in)- 最大切削径
320 mm
(13 in)- 最大切断長
280 mm
(11 in)- 貫通穴のサイズ
39 mm
(2 in)- X軸
280 mm
(11 in)- Z軸
330 mm
(13 in)- 早送り速度X
0 m/s
(0 ft/s)- 早送り速度Z
0 m/s
(0 ft/s)- 定格出力
3.7 kW
(5 hp)- 全長
1,620 mm
(64 in)- 全幅
1,420 mm
(56 in)- 全高
1,700 mm
(67 in)- 重量
1,400 kg
(3,086 lb)
詳細
概要 MN32i は、棒材およびディスク部品の加工向けに設計されたコンパクトで高剛性のフラットベッドCNC旋盤です。最大棒材通し径 Ø39mm、最大旋削径 Ø320mm を実現し、X 軸 280mm、Z 軸 330mm の送りにより、狭い設置面積で安定した性能、長い工具寿命、高い生産性を提供します。
モデル詳細
主な特長
推奨構成
適用事例
仕様 / 技術データ
モデル詳細
- 最大棒材通し径：39 mm
- 最大加工直径（盤）：320 mm
- X 軸送り：280 mm
- Z 軸送り：330 mm
主な特長
- 最大棒材通し径 Ø39 mm：棒材フィーダーによる小径シャフト、ピン、コネクタ部品の供給に最適です。
- 最大旋削径 Ø320 mm：フラットベッド構成でより幅のあるディスク部品やフランジの加工が可能です。
- 送り範囲：X = 280 mm / Z = 330 mm：小〜中量級ワークのコンパクトで効率的な加工をサポートします。
- フラットベッド設計と強力なクランプ：棒材給材や高切削力を必要とする旋削での剛性を向上させます。
- 高速サーボ駆動タレット：多段工程の高速ツール交換と短いサイクルタイムを可能にします。
推奨構成
- 主軸：高精度主軸オプション（SKF、NSK）、センターアウトウォータースピンドル、油圧スピンドル
- 駆動系：サーボモータ、より高精度・高速のリニアモータ駆動
- 自動化：自動工具交換機（ATC）、自動搬送（ロード/アンロード）、ロボットアーム統合
- タレット：電動タレット、サーボタレット、Y軸駆動タレット、垂直電動ホルダ
- 冷却システム：高圧冷却システム、ビルトイン冷却
- CNC 制御：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等
- 計測・監視：工具折損検出、Renishaw OMP60 ワークプローブ、Renishaw TS27R 接触式工具測定器
- その他オプション：油圧/空気式チャック、保護カバー、チェーン式切りくずコンベア、オイルミストコレクタ
適用事例
- 顧客：ファスナーメーカー（東欧）
- ワーク：合金鋼ボルト頭部、Ø36 mm × 45 mm
- 設備：MN32i + 棒材フィーダー + 8ツールサーボタレット
- 結果：12時間無人生産、寸法公差 ±0.005 mm 内、バリの少ないきれいなネジ仕上げ、1個当たりサイクルタイム：28 秒
仕様 / 技術データ
- 最大旋回直径（ベッド上）：320 mm
- 最大旋回直径（スライド上）：70 mm
- 最大加工長さ：280 mm
- 最大棒材通し径：39 mm
- 最大加工直径（盤）：320 mm
- 主軸フランジ：A2-5 (GB59001)
- 主軸穴径：48 mm
- 主軸回転数：50 - 4000 r/min（無段変速）
- 主軸モータ出力：3.7 kW
- チャック形式：油圧チャック/コレット
- チャック寸法：6 インチ
- X 軸早送り：24 m/min
- Z 軸早送り：24 m/min
- X 軸サーボトルク：4 N·m
- Z 軸サーボトルク：4 N·m
- X 軸送り量：280 mm
- Z 軸送り量：330 mm
- 案内方式：レール
- ツールポスト形式：スパチュラ
- 工具シャンク寸法：20×20 / 025 mm
- 定格総電力：6 kW
- 定格総電流：13 A
- 機械質量（正味）：1400 kg
- 機械寸法 (L×W×H)：1620 × 1420 × 1700 mm
