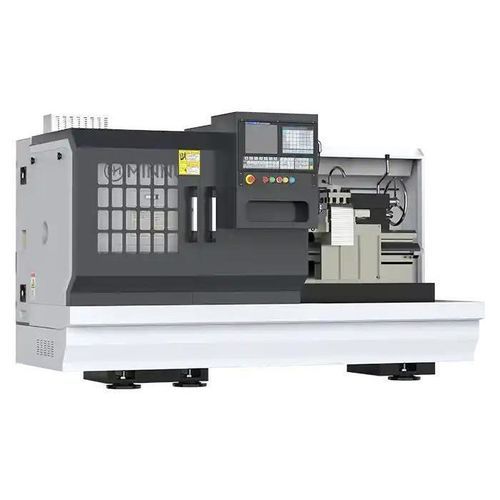

CNC旋盤 MNF40横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- A2-8, A2-6
- ツールステーション数
- 4ツール
- 駆動システム
- サーボモータ
- 応用
- 金属用, 自動車用, 小部品製造, 製造ライン用
- 性能
- 高精度, 強力
- その他の特徴
- コンパクト, Y軸付, 多機能
- 複合機能
- 穿孔, ねじ切り, 仕上げ, 穿孔
- オプションとアクセサリー
- 自動搬入・搬出, ガントリーロボット付き, リニア エンジン
- 回転速度
最少: 150 rpm
(942.478 rad.min-1)最大: 2,500 rpm
(15,707.963 rad.min-1)- パーツ径
240 mm
(9 in)- パーツの長さ
最少: 550 mm
(22 in)最大: 750 mm
(30 in)- 最大切削径
400 mm
(16 in)- 最大切断長
最少: 420 mm
(17 in)最大: 620 mm
(24 in)- X軸
280 mm
(11 in)- Z軸
最少: 550 mm
(22 in)最大: 750 mm
(30 in)- 早送り速度X
0 m/s
(0 ft/s)- 早送り速度Z
0 m/s
(0 ft/s)- 定格出力
最少: 5.5 kW
(7.5 hp)最大: 7.5 kW
(10.2 hp)- 全長
2,000 mm
(79 in)- 全幅
1,600 mm
(63 in)- 全高
1,800 mm
(71 in)- 重量
最少: 1,900 kg
(4,189 lb)最大: 2,200 kg
(4,850 lb)
詳細
概要
MNF40は、中〜小型ワークの精密・省スペース加工を目的に設計された平ベッド型CNC旋盤です。一体鋳造のベッドと硬化ガイドにより、旋削、ねじ切り、穴あけ、ボーリング作業での剛性と繰り返し精度を確保します。生産ライン、修理工場、工具室での使用に適しています。
モデルの詳細
主な特徴
推奨構成
適用事例
製品仕様（MNF40 - 選択値）
技術仕様
MNF40は、中〜小型ワークの精密・省スペース加工を目的に設計された平ベッド型CNC旋盤です。一体鋳造のベッドと硬化ガイドにより、旋削、ねじ切り、穴あけ、ボーリング作業での剛性と繰り返し精度を確保します。生産ライン、修理工場、工具室での使用に適しています。
モデルの詳細
- 最大ワーク長さ：550 mm（標準）
- 最大旋削直径（盤）：400 mm
- 最大旋削長さ：420 mm（標準）
- 主軸モータ出力：5.5 / 7.5 kW
主な特徴
- 強化されたベッド設計：一体鋳造ボディと硬化ガイドレールで、荷重下でも長期にわたる位置精度を保持します。
- コンパクトな設置面積：フロアスペースが限られる環境での中型ワーク加工に適しています。
- 高出力主軸駆動：仕上げから重切削まで対応する5.5/7.5 kWの選択肢。
- 多機能加工対応：旋削、肩削り、ねじ切り、穴あけ、ボーリングをサポート（メートル/インチ互換）。
- 柔軟なCNC統合：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等の制御装置に対応。
- 硬化ガイドと一体ベッドにより精度が向上し、振動を低減します。
推奨構成
- 主軸：高精度ベアリング（SKF/NSK）、センターアウト水冷主軸、油圧主軸などの選択肢。
- 駆動方式：標準はサーボモータ；高精度・高速化向けにリニアモータオプション。
- 自動化：ATC（自動工具交換）、自動搬送、ロボット連携など対応可能。
- ターレット：電動またはサーボターレット；Y軸搭載ターレットも選択可。
- 冷却：高圧またはビルトイン冷却システム。
- CNC制御：主要コントローラに対応；要望に応じたカスタム設定可能。
- 計測・監視：工具破損検出、Renishaw OMP60ワークプローブ、Renishaw TS27R工具設定機。
- その他オプション：油圧/空圧チャック、保護カバー、チェーン式切りくずコンベア、オイルミストコレクタ。
適用事例
- 顧客：精密部品加工工場 – ポーランド
- 用途：自動車駆動部品のバッチ加工
- 構成：自動工具台と切りくずコンベアを備えたセル例
- 結果：±0.015 mm内の精度を維持；手作業に比べサイクル時間を約20%短縮；500点以上のバッチで安定した品質を実現
- 顧客の声：「当社の現場に最適 — コンパクトで信頼性が高く効率的です。」
製品仕様（MNF40 - 選択値）
- ベッド上最大回転直径：400 mm
- スライド上最大回転直径：240 mm
- 最大旋削直径（盤）：400 mm
- 最大ワーク長さ：550 / 750 mm（オプション）
- 最大旋削長さ：420 / 620 mm（バリアント）
- 主軸鼻端：A2-6 / A2-8
- 主軸穴径：48 / 82 mm
- 主軸回転数：150–2500 / 150–1800 rpm（レンジオプション）
- 主軸タイプ：無段変速
- 主軸モータ出力：5.5 / 7.5 kW
- チャック種別・寸法：手動チャック 200 / 250 mm
- X軸早送り：6 m/min；Z軸早送り：8 m/min
- X軸ストローク：280 mm；Z軸ストローク：550 / 750 mm
- ガイド方式：硬化ガイドレール（hardtrack）
- 工具台容量：4工具；工具シャンク 20×20 mm
- 尾台：MT4テーパ；芯押し径 60 mm；ストローク 100 mm
- 正味重量：約1900–2200 kg（構成による）
- 機械寸法（L×W×H）：2000/2200 × 1600 × 1800 mm
技術仕様
- モデル：MNF40
- タイプ：中型ワーク向け平ベッドCNC旋盤
- 主軸出力：5.5 / 7.5 kW
- 主軸回転数範囲：最大2500 rpm（モデル依存）
- 早送り：X 6 m/min、Z 8 m/min
- 工具台容量：4工具；20×20 mm
- 尾台：MT4；径60 mm；ストローク100 mm
- ガイド：硬化ガイドレール（hardtrack）
- 重量・占有面積：約1900–2200 kg；2000/2200 × 1600 × 1800 mm
