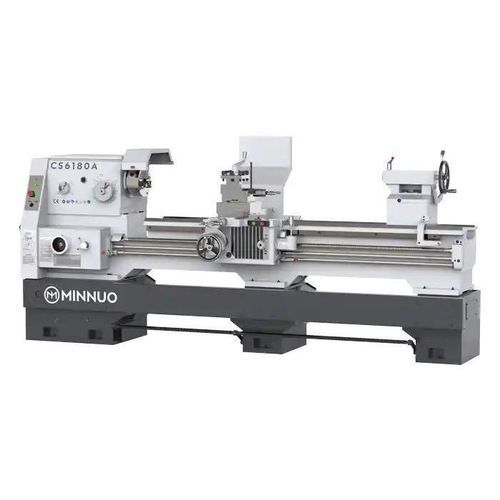

普通型旋盤 C series横型平台ベルトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 構造
- 平台
- 駆動システム
- ベルトドライブ
- 応用
- 金属用, シャフトおよび軸式部品加工用, バー加工用, 長型部品用, クランプとバルブ用
- 性能
- 高精度, 高剛性
- 複合機能
- 穿孔, ねじ切り, 穿孔
- オプションとアクセサリー
- バーフィーダー付き
- 回転速度
最少: 36 rpm
(226.195 rad.min-1)最大: 1,600 rpm
(10,053.096 rad.min-1)- パーツ径
最少: 320 mm
(13 in)最大: 600 mm
(24 in)- パーツの長さ
最少: 750 mm
(30 in)最大: 2,000 mm
(79 in)- 最大切削径
最少: 590 mm
(23 in)最大: 800 mm
(31 in)- 貫通穴のサイズ
52 mm
(2 in)- X軸
180 mm
(7 in)- Z軸
最少: 750 mm
(30 in)最大: 2,000 mm
(79 in)- 定格出力
最少: 4 kW
(5.4 hp)最大: 7.5 kW
(10.2 hp)- 全幅
1,150 mm
(45 in)- 全高
1,550 mm
(61 in)- 重量
最少: 1,300 kg
(2,866 lb)最大: 2,300 kg
(5,071 lb)
詳細
概要
C6132/C6160は、シャフト、フランジ、円筒部品の旋削加工に適した汎用性の高い手動旋盤です。320 mm～600 mmのワーク径に対応し、信頼性の高い性能とユーザーフレンドリーな機械制御を提供し、一般的な機械加工、ワークショップでの修理、軽作業に適しています。
主な特長柔軟なサイズ範囲：C6132は最大Ø320 mm、C6160は最大Ø600 mmの旋削が可能。 大型スイングオーバーサドル：最大Ø800 mm - 短径、広径の部品や複雑な輪郭に最適。 スピンドル内径52 mm：中径の中空シャフトや棒材をサポート。 使いやすいメカニカルレイアウト：伝統的な手動制御とギアボックス送りにより、習得が容易で高い操作性を実現。 堅牢なベッドとガイドウェイ：高精度を長期間維持し、厳しい切削条件下でも振動に強い。
推奨構成 スピンドル：高精度スピンドルオプション (例、 チャック: チャック保護装置付き3爪チャック、オプションの手動4爪独立チャック 駆動システム: ベルト駆動またはモーター駆動オプション 刃物台: 角形刃物台付きシングル刃物台。 冷却システム：従来型または内蔵型冷却システム サポート：安定したサポート、フォローレストあり その他オプション：センターレスト、保護カバーデザイン、手動心押し台、ワークライト
アプリケーションケースクライアント：機器修理センター (東ヨーロッパ) ケーススタディの機械：
製品仕様（概要）
パラメーター｜C6132/C6232｜C6136｜C6140｜C6160
加工能力 - ベッド上の最大ワーク径｜320 mm｜360 mm｜400 mm｜600 mm
ドラグプレートの最大回転直径｜200 mm｜200 mm｜230 mm｜440 mm
サドルでの最大回転直径｜590 mm｜590 mm｜630 mm｜800 mm
中心距離（使用可能な長さ）｜750 / 1000 / 1500 / 2000 mm（モデルにより異なる）｜750 / 1000 mm｜750 / 1000 mm｜750 / 1000 / 1500 / 2000 mm
スピンドル内径｜52 mm｜52 mm｜52 mm｜52 mm
スピンドルエンド径｜SO-C6｜SO-C6｜ISO-C6
主軸テーパー径｜MT6｜MT6｜MT6｜MT6
主軸回転速度範囲（段階）｜36～1600rpm（9段階）｜36～1600rpm（9段階）｜36～1600rpm（9段階）｜36～1600rpm（12段階）
送り-メートルねじ範囲｜0.5～14 mm（18種類）｜0.5～14 mm（18種類）｜0.5～14 mm（18種類）｜0.5～14 mm（18種類）
送り-インチねじ範囲｜2～40/インチ（28タイプ）｜2～40/インチ（28タイプ）｜2～40/インチ（28タイプ）｜2～40/インチ（28タイプ）
送り-モジュラねじ範囲｜0.25～3.5mπ（17種）｜0.25～3.5mπ（17種）｜0.25～3.5mπ（17種）｜0.25～3.5mπ（17種）
小径ツールホルダストローク｜150 mm｜150 mm｜150 mm｜150 mm
クロススライド移動量｜180 mm｜180 mm｜180 mm｜180 mm
刃物台断面積｜20×20mm²｜20×20mm²｜20×20mm²｜22×22mm
心押台スリーブ径｜75 mm（全機種共通）
テールストック・スリーブ・テーパー｜MT5（全モデル共通）
テールストックスリーブ移動量｜160 mm（全機種）
主電動機出力｜4 kW (C6132), 4/5.5 kW (C6136), 4 kW (C6140), 7.5 kW (C6160)
機械全長寸法（中心距離による例）｜750 mmの場合：2100 × 1150 × 1550 mm（代表値）、1000 mmの場合：2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm（機種による）、1500 mmおよび2000 mmの場合は、それに応じて全長が長くなります。
重量（約）｜C6132：1300～1800 kg、C6136：1500～1600 kg、C6140：1500～1600 kg、C6160：1800～2300 kg
特長/仕様
- ワークピース容量範囲：モデルによりØ320-Ø600 mm、
- サドルスイング範囲：
- 主軸径：52 mm
- 主軸テーパー：MT6：MT6、スピンドルエンド：
- 主軸テーパ：MT6、主軸端：SO-C6 / ISO-C6（モデルにより異なる）
- 回転数：最大1600 rpm（段階ギアボックス、ステップ数はモデルにより異なる）
- ねじ切り能力：メートル、インチ、モジュラーレンジを含む（複数のタイプを選択可能）
- 刃物台：角型刃物台、標準断面積20×20 mm²（大型モデルでは22×22 mm²）
- 心押し台：
- 主軸台：MT5テーパー、スリーブ径75 mm、移動量160 mm
- 主軸モーター：4 kWから7.5 kWまで（モデルによる）
- 典型的な機械のフットプリントと重量は、中心距離とモデルによって異なります（上記の仕様表を参照）
---
