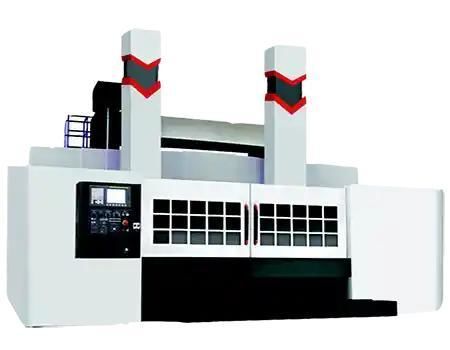

CNCフライス加工センター VSL

縦型ダブルコラムガントリーロボット付き

概要
VSL の CNC 二本立て縦型車盤フライス複合加工センターは、車削、フライス、ボーリング、穴あけ、タップ加工、リーミング、研削を一度の段取りで行える装置です。航空宇宙、航空機、自動車、造船、エネルギー、金型製作などの分野向けに設計され、二本立て構造により高い剛性と耐荷重性を確保し、精密な電動スピンドルと高度な CNC 制御で長時間の安定稼働を実現します。

主な特長

• 多工程加工：一回の段取りで車削、フライス、ボーリング、穴あけ、タップ、リーミング、研削を実行し、ワークの取り扱いと段取り時間を削減します。
• 高精度テーブル/スピンドルベアリング：径方向支持用の二列円筒ころ軸受と軸方向ガイド用の大きなスラストベアリングにより、安定した高精度回転を実現します。
• C軸インデックス機能：ギア伝達の遊びを排除し、C軸の位置決め精度±0.001°を提供します。
• 電動スピンドル式フライスヘッド：高トルク・低騒音のスピンドルを水冷で温度安定化し、長時間稼働時の精度維持に寄与します。
• 高度な CNC 制御：Siemens 840DSl（例）により高精度な補間制御と自動工具倉との連携を可能にします。

推奨構成

• スピンドル構成：高回転電動スピンドル、オプションで二本スピンドル、Y軸駆動の工具タレット。
• 工具システム：サーボ工具タレットと工具補正システム。
• 掴み・チャック：油圧、空圧、機械式、磁気チャックなど。
• 送り・駆動系：リニア駆動、ボールねじ、サーボモータ。
• 冷却・給油：内部・外部・高圧冷却システムの選択肢。
• 制御システム：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等の高性能 CNC に対応。
• その他オプション：ロボット連携、Renishaw プローブ（OMP60 ワークプローブ、TS27R 工具プローブ）、チェーン式切粉コンベア、オイルミストコレクタ。

適用事例

• クライアント：重機メーカー — ドイツ。
• 用途：タービンハウジング、エンジンブロック等の大型複雑部品の加工。
• 構成：自動工具倉、角度フライスヘッド、油圧ステーションを備えた VSL 構成。
• 成果：大物部品で ±0.005 mm（報告値）の厳しい公差を達成、複合加工と自動工具により加工時間を約25%短縮、冷却最適化とスピンドル安定性により表面仕上げが向上し工具摩耗を低減。
• 顧客の声：VSL 加工センターにより大型複雑部品の処理能力が飛躍的に向上し、生産性と製品品質が向上しました。

性能と運用

• 二本立て構造による高剛性で重切削や大型ワークの加工に対応。
• 水冷式電動スピンドルにより長時間の加工でも温度安定を確保。
• 直感的な操作が可能な高度な CNC インターフェース；適切な教育により作業者は短期間で習熟します。
• スピンドル回転数、モータ出力、加工ストロークなどのカスタマイズが可能です。

仕様（主な仕様）

• 最大旋削直径（製品詳細）：φ6300 mm。
• 最大回転直径（製品詳細）：φ6300 mm。
• 最大ワーク高さ（製品詳細）：4000 mm。
• FAQ / 報告値（加工能力）：最大加工直径 6000 mm、最大ワーク高さ 2500 mm、最大30トンまでのワーク対応（値は FAQ と製品詳細で異なる場合あり）。
• C軸位置決め精度：±0.001°（インデックス機能）。
• 制御例：Siemens 840DSl。
• スピンドル特性：高トルク電動スピンドル、水冷による温度安定、低騒音。
• 推奨工具・チャッキング：サーボ工具タレット、油圧/空圧/機械式/磁気クランプ。
