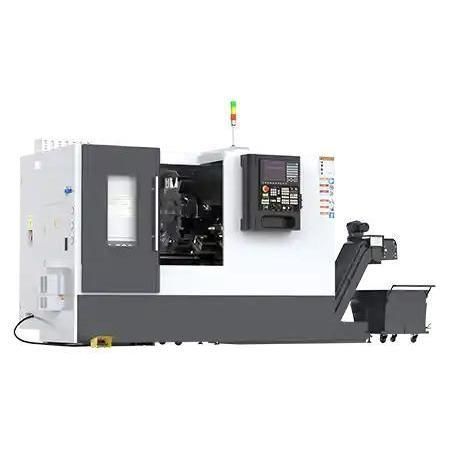

CNC旋盤 MN500L横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル数
- 2 リード
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 駆動システム
- サーボモータ
- 応用
- 自動車用, 小部品製造, シャフトおよび軸式部品加工用, バー加工用, 大量生産用
- 性能
- 高精度, 高剛性
- その他の特徴
- コンパクト
- オプションとアクセサリー
- バーフィーダー付き, ガントリーロボット付き
- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
550 mm
(22 in)- 最大切削径
320 mm
(13 in)- 貫通穴のサイズ
50 mm
(2 in)- X軸
200 mm
(8 in)- Z軸
580 mm
(23 in)- 早送り速度X
1 m/s
(3 ft/s)- 早送り速度Z
1 m/s
(3 ft/s)- 定格出力
15 kW
(20.4 hp)- 全長
3,700 mm
(146 in)- 全幅
1,750 mm
(69 in)- 全高
1,750 mm
(69 in)- 重量
2,600 kg
(5,732 lb)
詳細
概要
MN500Lは、棒材および円盤部品の高精度加工に最適化されたコンパクトな傾斜ベッドCNC旋盤です。最大棒材加工径 Ø50 mm、最大切削径 Ø320 mm、軸移動量 X：200 mm / Z：580 mm を備え、狭い設置面積で安定した高精度生産を実現します。
モデル詳細
主な特長
推奨構成
適用事例
製品仕様（表形式）
技術仕様
MN500Lは、棒材および円盤部品の高精度加工に最適化されたコンパクトな傾斜ベッドCNC旋盤です。最大棒材加工径 Ø50 mm、最大切削径 Ø320 mm、軸移動量 X：200 mm / Z：580 mm を備え、狭い設置面積で安定した高精度生産を実現します。
モデル詳細
- X軸移動量：200 mm
- Z軸移動量：580 mm
- 最大バー容量：50 mm
- 最大加工径（盤）：320 mm
主な特長
- 最大Ø50 mmの棒材加工：シャフト、ブッシュ、ボルト、ファスナー、油圧継手などの自動生産に適します。
- 最大切削径 Ø320 mm：ワークの正面加工や円盤形状の部品加工を機械変更なしで可能にします。
- コンパクトな軸移動量 X = 200 mm / Z = 580 mm：小〜中型部品の高精度かつ高速な応答を実現します。
- 高剛性構造：リブ付一体型ベッドにより振動減衰と温度安定性を確保します。
- 自動化対応：バーラー、部品回収装置、ロボット搭載システムと互換性があります。
推奨構成
- スピンドル構成：高回転電動スピンドル、デュアルスピンドルオプション、Y軸駆動工具（オプション）
- 工具システム：サーボツールタレット、工具補正
- クランプシステム：油圧式、空気式、機械式、または磁気チャック
- 送り・駆動：リニア駆動、ボールねじ、サーボモータ
- 冷却・給油：内部/外部および高圧冷却オプション
- コントロール互換性：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等
- その他オプション：ロボットアーム、Renishawプローブ、チェーン型切粉コンベア、オイルミストコレクタ
適用事例
- クライアント：欧州の自動車用コネクタ工場
- ワーク：Ø48 mm × 60 mm 炭素鋼コネクタ外殻
- 構成：例：バーラー、12ステーションタレット、FANUC制御を備えたMN500L
- 結果：完全自動のバー供給生産；同心度±0.005 mm以内；旋削面の表面粗さ Ra ≤ 1.0 µm
製品仕様（表形式）
- モデル：235LANCEN
- ベッド上の最大振れ：460 mm
- 側面上の最大振れ：260 mm
- 最大ワーク長：550 mm
- 最大バー容量：50 mm
- 最大加工径（盤）：320 mm
- スピンドルノーズ：A2-6 (GB59001)
- スピンドルボア：65 mm
- スピンドル回転数：4,000 r/min
- スピンドル変速方式：無段階速度制御
- スピンドルモーター出力：15 kW
- チャック種類：油圧チャック（8"）
- X軸早送り：30 m/min
- Z軸早送り：36 m/min
- X/Zサーボトルク：12 N·m
- ガイド方式：レール
- タレット型式：水平12ステーション
- 工具シャンク寸法：25 × 25 mm
- センターレス：油圧式、クイル径65 mm、行程80 mm、テーパー MT4
- 定格総電力：20 kW
- 正味重量：約2600 kg
- 機械寸法（L×W×H）：3700 × 1750 × 1750 mm
技術仕様
- モデル：MN500L
- 機械種別：傾斜ベッド/CNC旋盤
- バー容量：Ø50 mm
- 最大切削径（盤）：Ø320 mm
- X軸移動量：200 mm
- Z軸移動量：580 mm
- スピンドル最大回転数：4,000 rpm
- スピンドルモーター出力：15 kW
- 定格総電力：20 kW
- チャック：8" 油圧チャック
- タレット：水平12ステーション
- 工具シャンク：25 × 25 mm
- センターレス：油圧式、クイル径65 mm、行程80 mm、テーパー MT4
- 早送り：X 30 m/min、Z 36 m/min
- スピンドルボア：65 mm
- ガイド：レール
- 概算正味重量：約2600 kg
- 設置面積（L×W×H）：3700 × 1750 × 1750 mm
