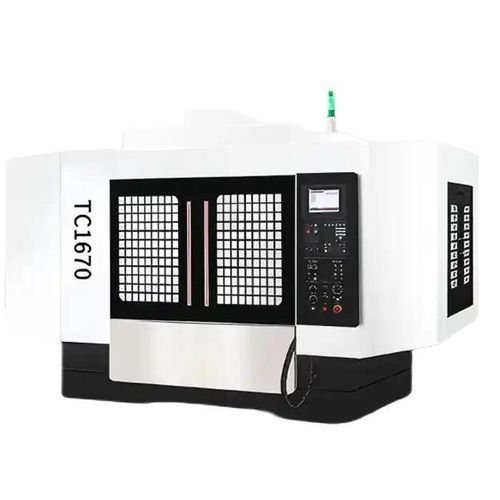

CNCドリル・タッピングマッハ TC-1675

卓上3軸プレート用

製品概要
TC-1675は、大型ワークの精密加工向けに設計された高速大型フォーマットのCNC穴あけ・タッピングセンターです。アルミ合金や非鉄材料の大量タッピング、多面穴あけ、マイクロ穴あけに最適化されており、バリのない穴と高速タッピングによる高い生産性を実現します。

主な仕様

• テーブルサイズ（ベンチ）：1700×650 mm
• 移動量（X / Y / Z）：1800 / 750 / 400 mm（注：ページの仕様表では1600/750/400 mmと表記された行があります）
• 最大搭載質量：500 kg
• スピンドル回転数：20,000 rpm

主な特長

• 大面積作業領域：1700×650 mmのベンチで長尺パネル、プレート、金型ベースを再位置決めなしで搭載可能。
• X軸延長移動（1800 mmオプション）：一回の送りで全長加工が可能になり、治具コストと加工時間を削減。
• 高速スピンドル（20,000 rpm）：アルミ・マグネシウム合金でのクリーンタッピングとバリのないマイクロ穴あけを実現。
• 高速工具交換と精密位置決め：多穴加工やねじ切りのサイクルタイムを短縮。
• 高負荷対応（500 kg）：厚板や大型金型治具に適合。

推奨構成

• 高速度サーボATC（自動工具チェンジャ）— 複数工具作業のサイクルタイムを短縮。
• ミスト回収装置 — 作業環境と切りくず排出を改善。
• スピンドル貫通冷却 — 深穴タッピングや長尺ドリル用途に必須。
• 自動パレットチェンジャ（APC） — バッチ生産の生産性向上。
• CCD位置決めシステム — 治具確認やワークの自動姿勢補正用。

適用事例

• 顧客：5G用アルミ筐体サプライヤ（中国）。
• ワーク：薄肉アルミ筐体、ねじ穴約70箇所。
• 構成：TC-1675 + 20工具サーボATC + スピンドル貫通冷却。
• 結果：ねじピッチ偏差 < ±0.01 mm；サイクルタイム < 80 s／筐体；穴の円形度偏差 < 5 μm；高速度タッピングサイクルでのねじ不良報告なし。

製品仕様（表より抜粋）

• 移動量（X/Y/Z）：1600/750/400 mm（上記の1800/750/400に関する注記参照）
• 主軸先端から作業面までの距離：150〜550 mm
• ベンチサイズ（長×幅）：1700×650 mm
• 最大搭載質量：500 kg
• T溝（数 × 幅 × ピッチ）：5×14×130
• スピンドル穴径 / テーパー：φ100 mm / BT30
• 主軸回転数：20,000 rpm
• スピンドルモータ出力：3.7 / 5.5 kW
• 早送り速度（X/Y/Z）：30 / 36 / 48 m/min
• 切削/送り速度：10 / 10 / 10 m/min
• ツールマガジン：21ポケット；工具最大 φ60 mm / 長さ200 mm / 重量3 kg
• 工具交換時間（刀-刀）：1.3 s
• 位置決め精度：0.012 mm；繰返し精度：0.008 mm
• リニアガイド（X/Y/Z）：35 / 35 / 45 mm
• ボールねじ（X/Y/Z）：40 / 32 / 36 mm
• サーボモータトルク（X/Y/Z）：13.7 / 13.7 / 22.5 N·m
• エア供給：280 L/min、6–8 bar
• 総電力容量：15 KVA
• 機械外形寸法（X×Y×Z）：4000 × 3400 × 3100 mm
• 機械重量（約）：6200 kg

技術仕様

• 型式：TC-1675
• ブランド：MINNUO
• ベンチサイズ：1700×650 mm
• 移動量（X/Y/Z）：1800 / 750 / 400 mm（型式詳細）— 表の行は1600/750/400 mm
• 最大荷重：500 kg
• 主軸回転数：20,000 rpm
• 主軸テーパー：BT30；主軸穴：φ100 mm
• スピンドル出力：3.7 kW または 5.5 kW
• ツールマガジン：21ポケット；工具最大 φ60 mm / 200 mm / 3 kg
• 早送り（X/Y/Z）：30 / 36 / 48 m/min
• 位置決め精度：0.012 mm；繰返し精度：0.008 mm
• ボールねじ：40 / 32 / 36 mm
• ガイド：35 / 35 / 45 mm
• 総電力要求：15 KVA
• 概算重量：6200 kg
