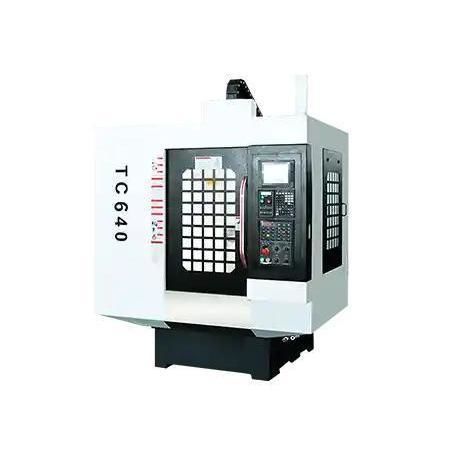

CNCドリル・タッピングマッハ TC-640

縦型3軸プレート用

概要
TC-640は、中程度の長さの部品および複数部品治具向けに設計された高速度・高精度の縦型CNC穴あけ・タップ加工センターです。BT30の主軸20,000 rpm、X軸ストローク600 mm、最大搭載荷重300 kgのテーブルを備え、治具を多用する生産に適しています。

主な特長

• BT30インターフェースの主軸（20,000 rpm）により、バリの少ない穴あけと高速タップサイクルを実現。
• X軸600 mmのストロークで長尺ワークや複数ワークのクランプに対応。
• 最大搭載荷重300 kgのテーブルは中量治具や密な治具構成に適合。
• コンパクトなY/Zストローク（400 / 300 mm）は狭ピッチな形状に有効。
• オプションの16〜20工具ATCで多工程の工具交換を短縮。

推奨構成

• 高速度タッピング時の工具寿命と切りくず排出を改善するオイルミストまたはMQLシステム。
• バッチ穴あけや鏡像部品用のマルチクランプ治具プレート。
• ワーク自動位置決めと工具オフセット設定用のCNCプローブ（オプション）。
• 表面仕上げ改善と切削工具寿命延長のための高圧クーラントオプション。

適用事例

• 顧客：欧州のスマート機器メーカー。
• 用途：ルーター用アルミ筐体の穴あけおよびタップ加工。
• 構成：TC-640、16工具ATC、2分割治具プレート。
• 結果：48穴/ねじ加工サイクルを30秒未満で完了し、精度は±0.007 mm内に維持。

製品詳細

• テーブル寸法（長さ×幅）：700×400 mm
• 三軸ストローク（X / Y / Z）：600 / 400 / 300 mm
• 最大搭載能力：300 kg
• 主軸回転数：20,000 rpm

製品仕様（表形式）
作業範囲 - 三軸ストローク (X/Y/Z) (mm) : 600/400/300
作業範囲 - 主軸先端から作業面までの距離 (mm) : 150~450
ワークベンチ - テーブル寸法 (長さ×幅) (mm) : 700×400
ワークベンチ - 最大搭載能力 (kg) : 300
ワークベンチ - T溝 (本数、幅、ピッチ) : 3×14×120
主軸 - 主軸径/コーン穴 (mm) : φ100/BT30
主軸 - 主軸回転数 (rpm) : 20000
主軸 - 主軸モーター出力 (kW) : 3.7/5.5
速度 - 早送り速度 (X/Y/Z軸) (m/min) : 48/48/48
速度 - 切削送り速度 (m/min) : 10/10/10
ツールマガジン - 工具数 : 21
ツールマガジン - 工具最大径/長さ/重量 : φ60 mm / 200 mm / 3 kg
ツールマガジン - 最大径（フル/隣接）(mm) : 60 / 80
ツールマガジン - 工具交換時間 (s) : 1.3
工作機械精度 - 位置決め精度 (X/Y/Z) (mm) : 0.008
工作機械精度 - 繰返し位置決め精度 (X/Y/Z) (mm) : 0.005
その他 - 直線案内仕様 (X/Y/Z) (mm) : 30/30/35
その他 - ボールねじ仕様 (X/Y/Z) (mm) : 32/32/32
その他 - サーボモーター仕様 (X/Y/Z) (N.m) : 9/9/22.5
その他 - エア供給 / 圧力 : 280 L/min, 6~8 bar
その他 - 機械総電力 (KVA) : 15
その他 - 機械外形寸法 (XYZ) (mm) : 1880×2600×2700
その他 - 機械重量（約） (kg) : 3300

技術仕様

• 型番：TC-640
• 主軸コーン / インターフェース：BT30
• 主軸速度：最大20,000 rpm
• 主軸モーター出力：3.7 kW（標準）/ 5.5 kW（オプション）
• X/Y/Z移動量：600 / 400 / 300 mm
• テーブル寸法：700×400 mm
• 最大テーブル荷重：300 kg
• ATC容量：最大16–20工具（オプション）
• ツールマガジン位置数：21
• 工具最大径/長さ/重量：φ60 mm / 200 mm / 3 kg
• 早送り（X/Y/Z）：48 m/min
• 切削送り（X/Y/Z）：10 m/min
• 位置決め精度：0.008 mm；繰返し精度：0.005 mm
• ガイド仕様 (X/Y/Z)：30/30/35 mm
• ボールねじ (X/Y/Z)：32/32/32 mm
• サーボトルク (X/Y/Z)：9 / 9 / 22.5 N·m
• エア要件：280 L/min、6–8 bar
• 電力容量：15 KVA
• 機械重量（約）：3300 kg
