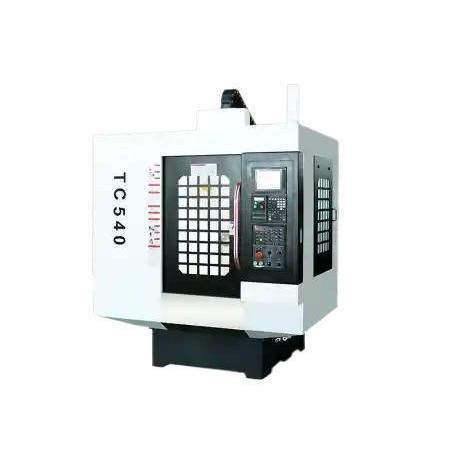

CNCドリル・タッピングマッハ TC-540

3軸金属プレート用高速

概要
TC-540は、コンパクトな穴あけ・タップ加工用CNCマシニングセンターで、小型部品の高速生産向けに設計されています。BT30の主軸（20,000 rpm）、X/Y/Z行程（500/400/300 mm）、300 kgのワーク荷重により、高速回転と精密な軸制御で密な穴配置や微細形状に対応します。

主な特長

• BT30主軸 20,000 rpm：アルミやプラスチックの高速穴あけと安定したタップ品質。
• コンパクト行程（X/Y/Z = 500 / 400 / 300 mm）：小型部品の高密度穴加工に最適。
• 300 kgのテーブル耐荷重：多点治具やバッチ積載に対応。
• 軽量鋳物ベースと高速加速：非切削時間を短縮しサイクル効率を向上。
• 柔軟なCNCコントローラ対応：FANUC、Mitsubishi、Siemens、またはローカル制御に対応。

推奨構成

• 自動工具交換装置（ATC）：多工具工程に有効。
• オイルミスト冷却：工具寿命延長とタップ仕上げ向上。
• ワークプローブ：段取り時間短縮と位置決め精度向上。
• 防振パッド：生産環境での安定性向上。
• 多ステーション治具：8～12個同時バッチ処理が可能。

適用事例

• 顧客：モバイルアクセサリメーカー（ベトナム）。
• 用途：アルミ製SIMトレイおよびフレームの穴あけ・タップ。
• 構成：ATCおよび二重クランプ治具を装着したTC-540。
• 結果：トレイあたり平均サイクル時間22秒；穴精度 ±0.008 mm；タップ合格率100%。

製品仕様（表）

• 軸行程（X/Y/Z）：500 / 400 / 300 mm
• 主軸中心からコラム案内面までの距離：466 mm
• 主軸先端から作業面までの距離：150 ～ 450 mm
• テーブル寸法（L × W）：650 × 400 mm
• 最大積載量：300 kg
• T溝（数 × 幅 × ピッチ）：3 × 14 × 121 mm
• 主軸回転数：20,000 rpm
• スピンドルコーン：BT30
• 主軸モータ出力：3.7 kW（標準） / 5.5 kW（オプション）
• 早送り速度（X/Y/Z）：48 / 48 / 48 m/min
• 切削送り（X/Y/Z）：10 / 10 / 10 m/min
• 工具マガジン容量：21本
• 工具最大径/長さ/重量：φ60 mm / 200 mm / 3 kg
• 最大径（フル/隣接）：60 / 80 mm
• 位置決め精度（X/Y/Z）：0.008 mm
• 繰返し精度（X/Y/Z）：0.005 mm
• エア供給：280 L/min、6～8 bar
• 総電力容量：15 KVA
• クーラントタンク容量：160 L
• 機械寸法（L × W × H）：1880 × 2600 × 2700 mm
• 機械質量（約）：3200 kg

仕様 / 技術データ

• 型式 / シリーズ：TC-540
• テーブル寸法：650 × 400 mm
• X / Y / Z 行程：500 / 400 / 300 mm
• 最大荷重：300 kg
• 主軸回転数：20,000 rpm
• スピンドルコーン：BT30
• 主軸出力：3.7 kW（標準） / 5.5 kW（オプション）
• 早送り：48 m/min（X/Y/Z）
• 切削送り：10 m/min（X/Y/Z）
• 工具マガジン：21ポジション
• 最大工具寸法：φ60 mm / 200 mm / 3 kg
• 位置決め精度：0.008 mm；繰返し精度：0.005 mm
• T溝：3 × 14 × 121 mm
• エア：280 L/min @ 6–8 bar
• 総電力：15 KVA
• クーラント容量：160 L
• 機械寸法：1880 × 2600 × 2700 mm
• 機械重量：約 3200 kg
