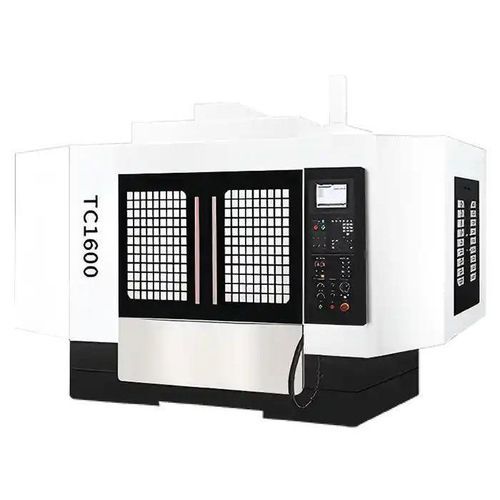

CNCドリル・タッピングマッハ TC-1600縦型3軸プリント基板用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- CNC
- 構造
- 縦型
- 軸数
- 3軸
- 用途
- プリント基板用, 金属プレート用, プロファイル用
- その他の特徴
- 高速, 工具自動取り換え機能付, ネジ立て, 内蔵型パレット交換装置付き, サーボ電動
- 穿孔径
最大: 80 mm
(3.15 in)最少: 60 mm
(2.36 in)- 出力
最大: 7,500 W
最少: 5,500 W
- 回転速度
20,000 rpm
(125,663.7 rad.min-1)- 重量
4,100 kg
(9,039 lb)
詳細
製品概要
TC-1600シリーズは、小〜中型ワークの短サイクル加工向けに設計された高回転縦型CNC穴あけ・タップ加工センターです。主軸20,000 rpm、X軸ストローク1600 mm、テーブル許容荷重450 kgにより、アルミニウム・銅・エンジニアリングプラスチックの多穴加工、ブラインドタップ、ポケット輪郭加工などに適しています。
主な仕様
主な特徴
推奨構成
導入事例
仕様表（主要パラメータ）
作業範囲 — 軸移動（X/Y/Z） — 単位：mm — 1600/500/300
主軸中心線からコラムガイド面までの距離 — 単位：mm — 516
主軸先端から作業面までの距離 — 単位：mm — 150~450
ワーキングベンチ — ベンチ寸法（長さ×幅） — 単位：mm — 1700×400
最大搭載質量 — 単位：kg — 450
T溝（溝数、溝幅/ピッチ） — — 3×14×121
主軸 — 主軸回転数 — 単位：rpm — 20000
主軸テーパー穴 — — BT30/BT40
主軸モータ出力 — 単位：kW — 5.5/7.5
速度 — 早送り速度（X/Y/Z軸） — 単位：m/min — 30/48/48
速度 — 切削送り速度 — 単位：m/min — 10/10/10
ツールマガジン — 工具数 — — 21
工具最大径/長さ/重量 — — φ60mm/200mm/3kg
最大径（フル/隣接） — 単位：mm — 60/80
機械精度 — 位置決め精度（X/Y/Z） — 単位：mm — 0.008
機械精度 — 繰返し位置決め精度（X/Y/Z） — 単位：mm — 0.005
エア源/空気圧 — — 280L/min 6~8bar
機械総電力容量 — 単位：KVA — 15
水タンク容量 — 単位：L — 160
機械寸法（XYZ） — 単位：mm — 3850×2620×2370
機械質量（約） — 単位：kg — 4100
技術仕様
TC-1600シリーズは、小〜中型ワークの短サイクル加工向けに設計された高回転縦型CNC穴あけ・タップ加工センターです。主軸20,000 rpm、X軸ストローク1600 mm、テーブル許容荷重450 kgにより、アルミニウム・銅・エンジニアリングプラスチックの多穴加工、ブラインドタップ、ポケット輪郭加工などに適しています。
主な仕様
- テーブルサイズ（長さ × 幅）：1700×400 mm
- 軸移動（X / Y / Z）：1600 / 500 / 300 mm
- 最大搭載質量（テーブル）：450 kg
- 主軸回転数：20,000 rpm
- 主軸テーパー：BT30 / BT40
- 主軸モータ出力：5.5 / 7.5 kW
- ツールマガジン：21ポケット（最大工具径 φ60 mm / 長さ 200 mm / 重量 3 kg）
- 早送り速度（X/Y/Z）：30 / 48 / 48 m/min
- 切削送り速度（X/Y/Z）：10 / 10 / 10 m/min
- 機械外形寸法（XYZ）：3850 × 2620 × 2370 mm
- 機械質量（約）：4100 kg
- 水タンク容量：160 L
- 総電力容量：15 KVA
主な特徴
- 20,000 rpm高回転主軸：短いサイクルでの穴あけ・タップ加工を可能にし、バリの少ないエッジを実現します。
- X軸ロングストローク：1600 mmで長物や多ステーション治具に対応。
- コンパクトなY/Zストローク：500 / 300 mmで、薄物や低プロファイル部品の複雑な穴配列に適合。
- 450 kgテーブル荷重：複数ワークや重量のあるアルミプロファイルを安定保持。
- サーボ制御軸駆動：工具の微細な入りや正確な位置決めを実現する高精度な送り制御。
推奨構成
- 自動工具交換機（ATC）：非切削時間を短縮し、複数工具の生産性を向上。
- デュアルパレットシステム：加工中もワークを供給できる連続生産向け。
- オイルミストまたは水冷システム：高回転タッピング時の工具寿命延長と熱安定性確保。
- Renishawツールプリセット／プローブ：工具長やワークアライメントの自動化。
- 防振マウント：連続高回転運転時の精度向上と機械寿命延長。
導入事例
- 顧客：精密電子機器メーカー（韓国）
- 用途：3C製品用アルミフレームの高速穴あけ・タップ加工
- 構成例：TC-1600 + ATC + デュアルパレット + 冷却ミスト
- 報告結果：平均サイクルタイム約35%短縮、穴の円度 ±0.01 mm、良好なタップ形成、過熱やチャタのない安定した高速加工性能。
仕様表（主要パラメータ）
作業範囲 — 軸移動（X/Y/Z） — 単位：mm — 1600/500/300
主軸中心線からコラムガイド面までの距離 — 単位：mm — 516
主軸先端から作業面までの距離 — 単位：mm — 150~450
ワーキングベンチ — ベンチ寸法（長さ×幅） — 単位：mm — 1700×400
最大搭載質量 — 単位：kg — 450
T溝（溝数、溝幅/ピッチ） — — 3×14×121
主軸 — 主軸回転数 — 単位：rpm — 20000
主軸テーパー穴 — — BT30/BT40
主軸モータ出力 — 単位：kW — 5.5/7.5
速度 — 早送り速度（X/Y/Z軸） — 単位：m/min — 30/48/48
速度 — 切削送り速度 — 単位：m/min — 10/10/10
ツールマガジン — 工具数 — — 21
工具最大径/長さ/重量 — — φ60mm/200mm/3kg
最大径（フル/隣接） — 単位：mm — 60/80
機械精度 — 位置決め精度（X/Y/Z） — 単位：mm — 0.008
機械精度 — 繰返し位置決め精度（X/Y/Z） — 単位：mm — 0.005
エア源/空気圧 — — 280L/min 6~8bar
機械総電力容量 — 単位：KVA — 15
水タンク容量 — 単位：L — 160
機械寸法（XYZ） — 単位：mm — 3850×2620×2370
機械質量（約） — 単位：kg — 4100
技術仕様
- モデル／シリーズ：TC-1600 Series
- 主軸回転数：20,000 rpm
- 主軸テーパー：BT30 / BT40
- 主軸モータ出力：5.5 kW または 7.5 kW
- X/Y/Zストローク：1600 / 500 / 300 mm
- テーブルサイズ：1700 × 400 mm
- 最大テーブル荷重：450 kg
- ツールマガジン：21ポケット（最大工具径 φ60 mm、長さ 200 mm、重量 3 kg）
- 早送り：X/Y/Z = 30 / 48 / 48 m/min
- 切削送り：X/Y/Z = 10 / 10 / 10 m/min
- 位置決め精度：0.008 mm；繰返し精度：0.005 mm
- 機械寸法（L×W×H）：3850 × 2620 × 2370 mm
- 概算機械質量：4100 kg
- 水タンク：160 L；電力容量：15 KVA；空気：280 L/min（6–8 bar）
