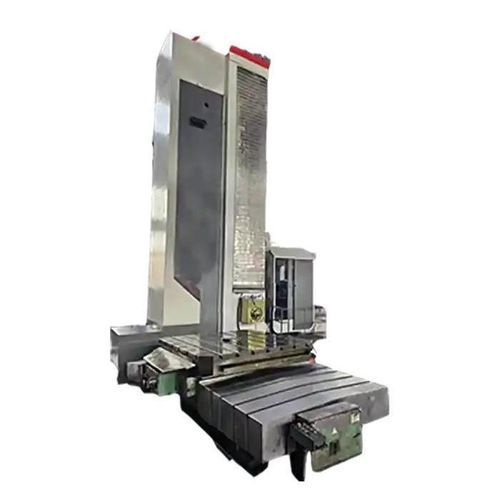

CNCボーリング フライス盤 TK6920A

横型地面用大きなワークピース

製品概要
TK6920AはTKシリーズの大容量床置きCNCボーリング・フライス盤であり、過大および重量のあるワークに対する大径の旋削、面取り、溝加工を目的に設計されています。剛性の高い三点支持スピンドル構造により、荒加工および仕上げ加工のいずれにおいても高い振動耐性と切削安定性を発揮します。

主な特長

• 過大部品に対応するφ3000 mmまでの大スイング径対応
• 深切削時に高剛性と高精度を確保する三点支持スピンドル
• 荒加工から精密仕上げまで対応
• 熱的摩耗を低減し寿命を延ばす強制潤滑システム
• 生産性を向上させダウンタイムを削減する効率的な切粉排出設計
• 複雑な軌跡や多面加工に対応するCNCプログラム可能

主要機械データ（モデル別）

• ベッド上最大振れ径: 1250 / 1600 / 2000 / 2500 / 3000 mm
• 工具台上最大振れ径: 800 / 1250 / 1600 / 2000 / 2500 mm
• ワーク最大重量: 2 / 3 T
• ワーク最大長さ: 500 / 750 mm

推奨構成

• 自動工具タレット: 荒加工と仕上げ工具の迅速な切替を実現
• 油圧支持台（ステディレスト）: 長物や重量物の加工中の安定化に有効
• プログラム可能な芯押し台: 軸状部品の追加支持を提供
• 高トルクスピンドルモーター: 低速域での重切削でも安定した出力を供給
• 重荷重対応切粉コンベヤ: 切粉搬送と機内清掃を最適化
• 作業者保護カバー: 大型ワーク加工時の安全確保

導入事例

• 顧客: 風力タービンハブの製造業者（スペイン）
• 用途: 風力発電用ローターハブの大径鋳鋼のボーリングおよび面取り
• 構成: 油圧芯押し台、切粉コンベヤ、強化冷却システムを装備したTK6920A
• 結果: Ø2.4 mでの寸法公差 ±0.02 mm、セットアップ当たり連続加工12時間以上、工具交換効率は約40%向上、重い鋳物の加工速度と表面仕上げが改善されたと報告

性能と精度

• 位置決め精度: 構成および工具により通常 ±0.01–0.02 mm
• 繰返し精度: 通常 ±0.008 mm
• 達成可能な表面粗さ: Ra 0.8–1.6 μm（切削系および工具による）

仕様

• モデル: TK6920A（TKシリーズ）
• 高剛性を実現する三点支持スピンドル構造
• 大径対応構成: 最大 φ3000 mm
• ワーク容量: バリアントにより最大 2–3 トン
• 最大ワーク長オプション: 500 mm または 750 mm
• 熱的摩耗を抑える強制潤滑システム
• 効率的な切粉排出設計
• 複雑な多面加工に対応するCNC制御
• 典型的に達成可能な公差: 位置決め ±0.01–0.02 mm; 繰返し ±0.008 mm; 表面粗さ Ra 0.8–1.6 μm
