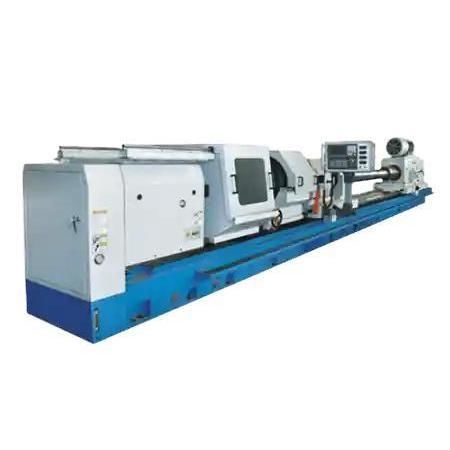

横型ボーリング機 TK2140

深穴用油圧式

製品概要
重負荷部品の深穴ボーリング向けに設計されたTK2140は、最大∅400mmの穴加工を主軸出力トルク28 KN·m、80 KNの送り力を持つ送り台で実現します。長い送り距離でも直進性と表面仕上げを安定して確保し、油圧シリンダー、ガンバレル、大型管状部品に適しています。

主な特長

• 最大ボーリング径：∅400 mm（大型チューブ・バレル対応）
• 主軸出力トルク：28 KN·m（持続的な切削力）
• 送り力（送り台）：80 KN（深穴加工での工具進給を支援）
• CNCプログラム可能な送りシステムにより精度と再現性を向上
• BTA工具および深穴用冷却・切粉排出システムに対応

推奨構成

• BTA深穴工具：内部切粉排出を伴う精密なボーリングに最適
• 高圧冷却システム：切粉排出と工具冷却を強化
• スチディレスト（支持）システム：長尺加工時のワークたわみを抑制
• サーボ自動送り制御：送り精度を向上
• 切粉コンベヤ：クリーンな作業と自動化を支援

適用事例

• 顧客：石油・ガス機器メーカー（米国）
• 用途：厚肉鋼製油圧シリンダーチューブの深穴ボーリング（∅390 mm × 4500 mm）
• セットアップ：TK2140、BTA工具システム、高圧冷却ポンプ、二重スチディレスト支持
• 結果：ボーリング直進度偏差：≤ ±0.03 mm；表面粗さ：≤ 3.0 μm；フルレングス部品1個のサイクルタイム：65分；顧客の声："この機械はトルクと精度の両方を提供してくれる—我々の重負荷シリンダーラインに理想的です。"

製品仕様

• 型式／シリーズ：TK2140 Series
• 主軸回転数範囲：5–450 rpm
• 主軸最大出力トルク：28 KN·m
• 最大送り力（送り台）：80 KN
• 送り速度範囲（送り台）：0–5000 mm/min
• ボーリング径範囲：∅50–155 mm
• 最大ボーリング径：∅400 mm
• 機械重量（3 m）：35 Kg；追加重量／m：1000 Kg
• 機械寸法（L×W×H）：13850 × 4300 × 2300 mm

技術仕様

• 対応工具：BTAおよびガンドリル方式；高圧冷却・切粉排出システムに対応
• 代表的な用途：油圧シリンダー、ガンバレル、主軸シャフト、金型ロッド、チューブシート、ドリルカラー（長さ／直径比 >10）
