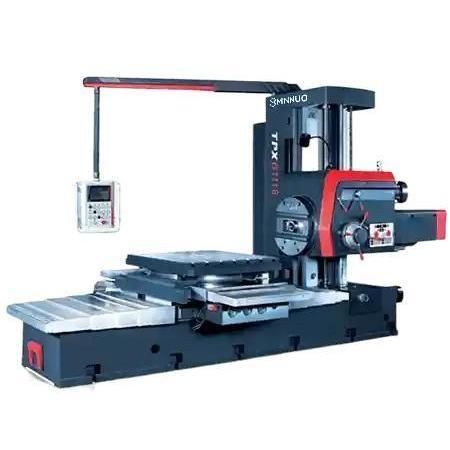

横型ボーリング機 TPX6111B/2

コラム型3軸4軸

製品名
単柱式座標ジグボーリング盤 TPX6111B/2

概要
TPX6111B/2は、精密なボーリングおよび座標穴加工向けに設計された単柱式のデジタル座標ジグボーリング盤です。φ110 mmのボーリング軸、最大主軸トルク1225 N·m、1100×960 mmの剛性作業テーブル（最大積載質量2500 kg）を備え、複数位置の反復穴あけ、面取り、平面フライス加工などの座標ベース加工に対応します。

主な仕様

• ボーリング軸径: 110 mm
• 最大主軸トルク: 1225 N·m
• テーブル寸法: 1100×960 mm
• テーブル最大積載量: 2500 kg

主な機能

• φ110 mmボーリング軸、高トルク（1225 N·m）: 深穴ボーリングや大径仕上げに安定したトルクを供給します。
• デジタル位置決め（DRO対応）: 複雑形状部品の座標精度を確保します。
• ヘビーデューティテーブル（1100×960 mm、2.5 t）: ハウジング、治具などの中〜重量物を搭載可能です。
• 柔軟な加工モード: ボーリング、フライス、面取り、穴あけ、ねじ立てに対応します。
• 剛性の高い柱と送り機構: 長時間サイクルでも安定した幾何精度を維持します。

推奨構成

• DROシステム（3軸または4軸）: 座標ボーリングおよび再整列の精度を向上させます。
• フェーシングヘッドアタッチメント: フランジや段付き段の面加工に適します。
• 直角フライスヘッド: 側面ポートや非軸方向加工に対応します。
• 工具プリセッタ/プローブキット: セットアップ時間を短縮し、ボーリング深さと位置の精度を確保します。
• 延長ボーリングバーセット: 深いポケットや高アスペクト比穴の加工に対応します。

適用事例

• 顧客: 産業用ギアボックスの修理（例）
• 使用例: ハウジングのボルト穴およびダウエルピン座の座標ボーリング
• 構成: TPX6111B/2 + DRO + 直角ヘッド（例）
• 報告された結果: ボーリングの位置ずれ ≤ ±0.02 mm、表面粗さ Ra 1.6 µm

仕様 / 技術データ

• ボーリング軸径: 110 mm
• 主軸テーパー: Morse No.6（オプション ISO 7:24 No.50）
• 最大主軸トルク: 1225 N·m
• 最大フラットディスクトルク: 1960 N·m
• 最大主軸軸方向力: 12,250 N
• 主軸速度範囲: 8–1000 r/min（機種により 8–1100）
• テーブル寸法（TPX6111B/2）: 1100×960 mm
• 最大テーブル荷重: 2500 kg
• テーブル移動量（上下 × 横）: 1000 mm × 1250 mm
• 主電動機出力: 7.5 kW
• 機械重量（TPX6111B/2）: 14,500 kg
