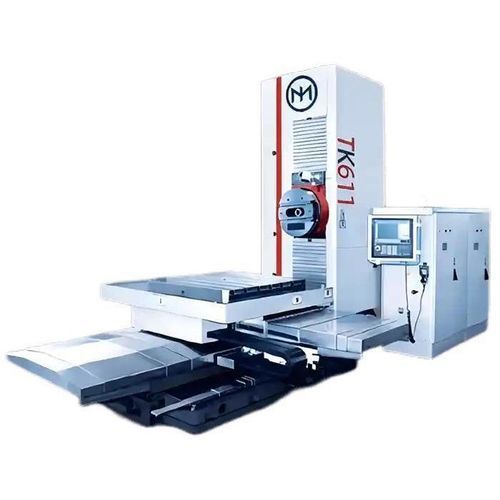

CNCボーリング フライス盤 TK6113

横型回転テーブル3軸

製品概要
TK6113 CNC横型ボーリング・フライス盤は、高トルク、剛性、効率を兼ね備え、マルチ軸制御と3D加工能力により複雑な部品加工に優れます。

主なハイライト

• テーブル 1400×1600 mm · 主軸 Ø130 mm · X/Y/Z 可動量: 2000/2000/2000 mm · 最大テーブル荷重: 8 T

主な機能

• Ø130 mm 大径主軸：深穴ボーリングや重切削でのトルクと剛性を向上します。
• フル3軸CNC制御（X/Y/Z：2000 mm）：大型部品の精密位置決めと複雑な軌跡加工を実現します。
• 8T対応テーブル（360°インデックス、オプション）：箱形や不定形ワークの多面加工・回転加工をサポートします。
• ギヤ駆動スピンドルヘッド：低速域での一定トルクを確保し、深穴加工や大型工具に適します。
• 高精度直線ガイドとボールねじ：繰り返し精度を維持し、バックラッシュを最小化、長期的な熱安定性を確保します。

推奨構成

• 第4軸 CNC回転テーブル：再固定なしでの多面加工を可能にします。
• 直角フライスヘッド：内部キャビティや側壁加工に最適です。
• 床板延長：標準テーブルサイズを超える超大型部品向け。
• 主軸内冷却（CTS）：深穴加工や工具冷却を支援します。
• Renishawプローブシステム：ワーク自動整列と工具長検出を提供します。

適用事例

• 顧客：重機メーカー – 東南アジア。
• 用途：風力タービン用ギアボックスのハウジングのボーリング・フライス。
• 構成：TK6113 に CNC回転テーブルとCTSを搭載。
• 成果：深さ1200 mmで最終ボア公差 ≤ ±0.015 mm；回転テーブルにより一回のクランプで4面加工；高い剛性と自動化によりサイクルタイムと段取り工数を削減。

製品仕様（TK6113の選定パラメータ）
テーブルサイズ: 1400×1600
主軸径: Ø130
X可動量: 1800-2000 mm
Y可動量: 1600-2000 mm
Z可動量: 1200-2000 mm
W可動量: 800 mm
B可動量: CNC回転
T溝: 22×125 mm
テーブル許容荷重: 8 T
CNCコントローラ: SIEMENS B28D または FANUC OI MD
軸数: X/Y/Z/W(U)
主軸テーパー: BT50 (P50T-1)
主軸回転数: 2-2000 rpm
主電動機出力 / トルク: 30 kW (2200 Nm)
最大ボーリング/穴あけ径: Ø300 / 80 mm
主軸にかかる最大軸方向送り力: 23000
X/Y/Z 早送り: 3000 mm/min
X/Y/Z 送り速度: 5-2000 mm/min
W軸送り速度: 5-2000 mm/min
W軸早送り: 2000 mm/min
フェーシングヘッド工具保持器の半径ストローク: 200 mm
フェーシングヘッド回転数: 2-125 rpm
フェーシングヘッド工具保持器の最大加工径: Ø800 (オプション)
フェーシングヘッド最大許容トルク: 2600 Nm (オプション)
フェーシングヘッド送り速度: 0.2-500 mm/min (オプション)
フェーシングヘッド工具保持器の早送り: 1000 mm/min (オプション)
X/Y/Z 位置決め精度 (GB/T17421.2-2000): 0.03/0.03/0.03 mm
W軸位置決め精度 (GB/T17421.2-2000): 0.03 mm
B軸位置決め精度: 0.08°
X/Y/Z/W 繰り返し精度 (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
B軸繰り返し精度: 4*90° ±6″
機械寸法（概）: 6.5×4.2×3.9 m
機械質量: 32 T

技術仕様

• 型式: TK6113
• テーブルサイズ: 1400×1600 mm
• 主軸径: Ø130 mm (ギヤ駆動ヘッド)
• 可動量 (X/Y/Z): 2000/2000/2000 mm (標準系列)
• 最大テーブル荷重: 8 トン
• 制御: SIEMENS B28D または FANUC OI MD
• 主軸テーパー: BT50
• 主軸出力: 30 kW (2200 Nm)
• 代表的な用途: 大型構造物のボーリング、重切削フライス、多面加工
