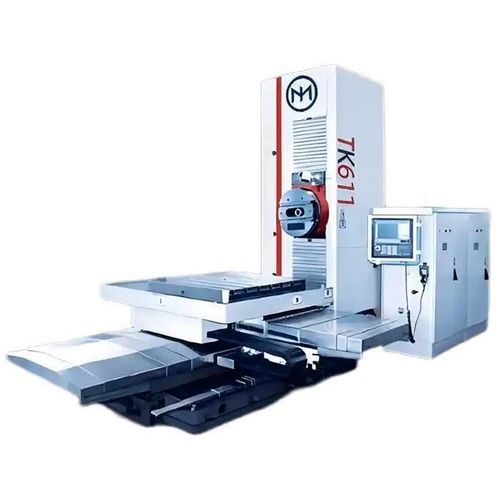

CNCボーリング フライス盤 TK6111

横型テーブルタイプ3軸

概要
TK6113は、深穴ボーリング、重負荷フライス、及び大形構造部品の多面加工に適したCNC横型ボーリング・フライス盤です。高トルクと剛性、効率性を備え、フル3軸CNC制御とオプションの回転/インデックス機構により複雑な多面加工に対応します。

主要モデルの詳細

• テーブル寸法：1400×1600 mm
• 主軸径：φ130 mm
• X/Y/Z移動量：2000/2000/2000 mm（標準構成）
• テーブル積載：8 T

主な特徴

• Ø130 mm 大径主軸：深穴ボーリングや重切削に必要な高トルクと高剛性を提供。
• フル3軸CNC制御（X/Y/Z 最大2000 mm）：大型部品の精密位置決めと複雑な軌跡加工が可能。
• 8T積載テーブル＋360°インデックス（オプション）：箱型や不定形部品の多面加工・回転加工をサポート。
• ギア駆動主軸ヘッド：低速域での一定トルクを確保し、深穴加工や大径工具の使用に適合。
• 高精度直線ガイドとボールねじ：繰返し精度を維持し、バックラッシュを低減、長期の熱安定性を確保。

推奨構成

• 4軸（第4軸）CNC回転テーブル：再クランプなしでの多面加工を実現。
• 直角フライスヘッド：内腔や側面の加工に適合。
• 床板延長：標準テーブル寸法を超える超大型部品用。
• スピンドル内冷（CTS）：深穴加工や工具冷却を支援。
• Renishawプローブシステム：ワーク自動位置決めと工具長検出。

適用事例

• 顧客：重機メーカー — 東南アジア。
• 用途：風力発電用ギアボックスハウジングのボーリング／フライス加工。
• 構成：TK6113 + CNC回転テーブル + CTS。
• 結果：1200 mm深さでの最終穴公差 ≤ ±0.015 mm；回転テーブルにより一クランプで4面加工を実現；剛性向上、自動化、サイクル短縮を確認。

製品仕様（表）
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

技術仕様

• 型式：TK6113
• メーカー：MINNUO
• テーブル寸法：1400×1600 mm
• 主軸径：φ130 mm、BT50テーパー
• X/Y/Z移動量：最大2000 / 最大2000 / 最大2000 mm（型式により表記の範囲参照）
• W軸移動量：800 mm
• テーブル積載容量：8 T（最大）
• 主軸回転数：2–2000 rpm
• 主軸動力：30 kW（2200 Nm）
• 最大ボーリング/穴あけ径：φ300 / 80 mm
• X/Y/Z早送り：3000 mm/min
• X/Y/Z送り範囲：5–2000 mm/min
• 位置決め精度 X/Y/Z：約0.03 mm；繰返し精度：0.015 mm
• CNCコントローラ選択肢：SIEMENS B28D または FANUC OI MD
• オプションモジュール：CNC回転テーブル（インデックス）、CTS（Coolant Through Spindle）、第4軸回転テーブル、直角ヘッド、Renishawプローブ
