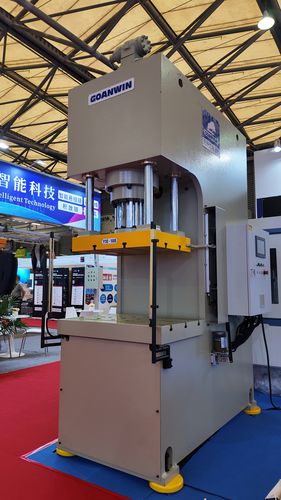

油圧式プレス機 Y1C series成形曲げプロセス
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式
- 機能
- 成形, 曲げ, プロセス, ブランキング, エンボス加工
- 応用
- 板金用
- 構造
- Ｃ形フレ−ム
- 制御
- PLC制御
- その他の特徴
- 固定型
- 圧力能力
最少: 200 kN
最大: 6,300 kN
- ストローク
300 mm, 500 mm, 700 mm, 800 mm
(11.811 in, 19.685 in, 27.559 in, 31.496 in)- 台幅
400 mm, 600 mm, 700 mm, 800 mm
(16 in, 24 in, 28 in, 31 in)- 台の長さ
600 mm, 800 mm, 1,000 mm, 1,200 mm
(24 in, 31 in, 39 in, 47 in)- 作業速度
最少: 15 mm/s
最大: 80 mm/s
- リターン速度
220 mm/s
詳細
Cフレーム溶接構造、油圧システムはカートリッジバルブとの統合設計を採用し、バルブグループはフレーム内またはシリンダー上に設置され、固定ストロークと固定圧力の2種類の成形プロセスを実現できます。
標準構成には、公称荷重 500KN 未満の場合は 2 本の丸型ガイド ピラーが含まれ、1000KN 以上の場合は 4 本の丸型ガイド ピラーが含まれます。
集中ボタン制御を特徴とする独立した PLC 電気制御システムを装備し、オートメーション、オプションのプロセス データ収集産業用コンピューターに接続できます。
標準構成には、手持ち式安全コラム、手動ルブリケータ、オプションのライトカーテン/安全ネット/安全ドア/安全爪などが含まれます。
成形プロセスの要件に応じて特別に設計できます。例: シリンダー前端のボール ジョイント接続/リニア トラック ガイド/調整可能な角柱ガイド/ワークテーブルの拡張または130-度の回転/金型表面のクリーニングなど。
部品の延伸、曲げ、エンボス加工、抜き加工、修正加工、プレス加工などに適しています。
