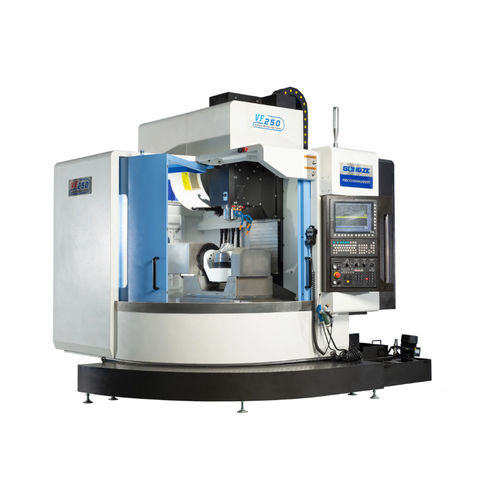

5軸マシニングセンタ VF series縦型回転傾斜可能テーブル固定式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 固定式テーブル, 回転傾斜可能テーブル
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル, 面取り
- その他の特徴
- 高精度, 高生産性, 高剛性, 工具交換装置付, 電子コントロール機能付き, コンソール
- X軸移動距離
最少: 600 mm
(23.62 in)最大: 650 mm
(25.59 in)- Y軸移動距離
最少: 450 mm
(17.72 in)最大: 530 mm
(20.87 in)- Z軸移動距離
最少: 450 mm
(17.72 in)最大: 480 mm
(18.9 in)- 回転速度
最少: 12,000 rpm
(75,398 rad.min-1)最大: 12,000 rpm
(75,398 rad.min-1)- X軸の移動速度
最少: 500 mm/s
最大: 600 mm/s
- Y軸の移動速度
最少: 500 mm/s
最大: 600 mm/s
- Z軸の移動速度
最少: 0.5 m/s
(1.64 ft/s)最大: 0.6 m/s
(1.97 ft/s)- 最大テーブル積載量
最少: 60 kg
(132 lb)最大: 300 kg
(661 lb)- 位置決め精度
最少: 0.012 mm
(0.00047 in)最大: 0.012 mm
(0.00047 in)- 繰返し精度
0.008 mm
(0.00031 in)- 総重量
最少: 5,000 kg
(11,023.11 lb)最大: 9,000 kg
(19,841.6 lb)
詳細
垂直5軸CNCフライス盤（VF250、VF650）は、複雑な空間面、特殊形状部品、中空部品、穴あけ、斜め切削の精密加工を目的としたマシニングセンタです。クランプ回数を削減し、生産の品質と効率を向上させる設計で、航空宇宙、自動車、電気機器、精密機械産業に適しています。
主な特長
主要構造と部品
主な仕様
主な特長
- 5軸加工により複雑な多面加工が可能で、クランプ削減とサイクル短縮を実現します。
- 多言語対応のCNCインターフェースとUSBポートによるプログラム入出力。
- 高剛性・高安定性・振動減衰性を持つ樹脂結合砂型鋳鉄のベッド・本体。
- エア供給の水分・異物を除去するフィルタリング保護システム。PLCおよび電磁弁で工具の締緩や交換機/扉の制御を行います。
- 高流量のクーラントポンプ、クーラントタンク、主軸用オイルクーラーおよび自動潤滑を含む統合冷却・潤滑システム。
- ディスク型ツールマガジンによる高速かつ高精度な工具交換（仕様で容量を明記）。
主要構造と部品
- 機械本体：樹脂結合砂型鋳鉄で構成され、低振動・高加工安定性を実現。
- CNCシステム：産業用コントローラ（例：標準SYNTEC 220MA-5；FANUCやSIEMENSはオプション）。操作性が良く、プログラミングが容易。
- 主軸：圧鑄製の主軸箱、直接結合型主軸（出力・回転数は仕様参照）。主軸温度安定化のためのオイルクーラーを装備。
- ガイドおよび伝動：高精度ローラーリニアガイドと精密ボールねじ（等級・ブランドは標準構成で指定）。
- エアシステム：空気源の水分・粉塵を除去し、電動空気部品を保護するフィルタリング。
- 油圧・電気系：標準的な信頼性のあるメーカー製コンポーネントを採用（構成に記載）。
主な仕様
- 構造：垂直5軸
- テーブルサイズ：VF250 = 250 mm；VF650 = 650 mm
- テーブル許容荷重：VF250 = 60 kg；VF650 = 300 kg
- 加工範囲（直径）：VF250 = Φ370；VF650 = Φ650
- 最大移動量（X）：VF250 = 600 mm；VF650 = 650 mm
- 最大移動量（Y）：VF250 = 450 mm；VF650 = 530 mm
- 最大移動量（Z）：VF250 = 450 mm；VF650 = 480 mm
- A軸回転角：VF250 = 120° ~ -120°；VF650 = 120° ~ -120°
- C軸回転角：VF250 = 360°；VF650 = 360°
- 主軸先端〜A軸移動距離：VF250 = 40–490 mm；VF650 = 150–630 mm
- 主軸先端〜A軸回転中心距離：VF250 = 40–490 mm；VF650 = 調整可能
- 主軸中心〜A軸前面距離：VF250 = 370 mm；VF650 = 調整可能
- 主軸仕様：VF250 = BT40；VF650 = BT40
- 主軸形式：直接結合
- 主軸最大回転数：VF250 = 12,000 rpm；VF650 = 12,000 rpm
- レール仕様 X/Y/Z：VF250 = 30/35/35 mm；VF650 = 45/45/45 mm
- ねじ仕様 X/Y/Z：VF250 = R28/R28/R32；VF650 = R32/R32/R32
- 早送り速度 X/Y/Z：VF250 = 36/36/36 m/min；VF650 = 30/30/30 m/min
- 早送り A/C：VF250 = 180/380 r/min；VF650 = 30/120 r/min
- 位置決め精度 X/Y/Z：VF250 = 0.012 mm；VF650 = 0.012 mm
- 位置決め精度 A/C：VF250 = 15''；VF650 = 15''
- 繰返し精度 X/Y/Z：VF250 = 0.008 mm；VF650 = 0.008 mm
- 繰返し精度 B（A/C）：VF250 = 8''；VF650 = 8''
- 工具マガジン容量：VF250 = 24工具；VF650 = 24工具
- 総重量：VF250 ≈ 5000 kg；VF650 ≈ 9000 kg
- 占有面積：VF250 = 2100 × 2350 mm；VF650 = 3250 × 2800 mm
- 標準CNCおよび主要構成部品：SYNTEC 220MA-5（標準）；主軸 Speedcn；5軸ターンテーブル Lanlan DTR250-400；ボールねじ・ガイド PMI/HIWIN/THK；軸受 NSK/NACHI；オイルクーラー Rucol/Quang；冷却ポンプ Zhehong；潤滑ポンプ Baotn/Ishan；電気部品 Schneider。
