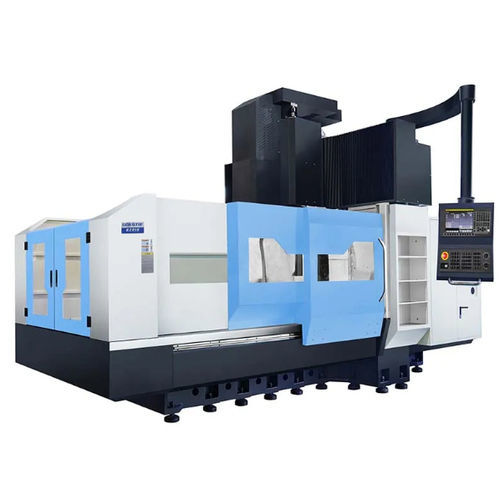

3軸マシニングセンタ GS/G series4軸ガントリー型BT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 4軸
- タイプ
- ガントリー型
- スピンドル
- BT 40, BT 50, BBT40
- ツールステーション数
- 24ツールステーション, 30ツール
- 関連機能
- 製粉
- 応用
- 激しい使用に耐える
- その他の特徴
- 高性能, 高精度, 高剛性, ダイレクトドライブ, 工具自動取り換え機能付, 工具交換装置付
- X軸移動距離
1,600 mm, 2,000 mm, 2,500 mm
(62.99 in, 78.74 in, 98.43 in)- Y軸移動距離
1,200 mm, 1,500 mm, 1,800 mm
(47.24 in, 59.06 in, 70.87 in)- Z軸移動距離
500 mm, 800 mm
(19.69 in, 31.5 in)- 回転速度
8,000 rpm, 15,000 rpm
(50,265 rad.min-1, 94,248 rad.min-1)- 出力
最少: 7.5 kW
(10.2 hp)最大: 7.5 kW
(10.2 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
20 m/min
- 最大テーブル積載量
2,000 kg, 3,000 kg, 4,000 kg, 5,000 kg
(4,409 lb, 6,614 lb, 8,818 lb, 11,023 lb)- 位置決め精度
0.018 mm, 0.022 mm, 0.025 mm
(0.00071 in, 0.00087 in, 0.00098 in)- 総重量
9,500 kg, 11,500 kg, 17,500 kg, 23,500 kg
(20,943.91 lb, 25,353.16 lb, 38,580.9 lb, 51,808.63 lb)- 全長
4,250 mm, 5,850 mm, 6,250 mm, 6,850 mm
(167.3 in, 230.3 in, 246.1 in, 269.7 in)- 全幅
3,650 mm, 3,850 mm, 4,250 mm
(143.7 in, 151.6 in, 167.3 in)
詳細
概要
GS/Gシリーズは、大型ワークの高剛性・熱安定性・高精度な多軸加工を目的とした門型（ガントリー）加工センタのファミリーです。対応モデルはGS1612、GS2012、GS2015、GS2518で、主構造にMeehanite鋳鉄と樹脂砂型鋳造を用い、振動吸収性と寸法安定性を確保しています。
特長
主な構成品と機能
技術仕様
GS/Gシリーズは、大型ワークの高剛性・熱安定性・高精度な多軸加工を目的とした門型（ガントリー）加工センタのファミリーです。対応モデルはGS1612、GS2012、GS2015、GS2518で、主構造にMeehanite鋳鉄と樹脂砂型鋳造を用い、振動吸収性と寸法安定性を確保しています。
特長
- 機械構造：ベッド、テーブル、コラム、ビーム、サドル、ラム等を高強度Meehanite/樹脂砂型鋳鉄で製作し、優れた振動吸収と熱安定性を実現。
- 案内・駆動：X/Y軸は重荷重用ローラリニアガイド、Z軸は重荷重ローラガイドまたは矩形ハードレールを採用し、摺動性と耐摩耗性に優れる。
- ボールねじ・駆動：X/Y/Z軸に高精度予圧ボールねじを採用し、高出力ACサーボモータに直結してバックラッシュを排除。
- Z軸バランス：ダブル窒素バランスシリンダで無負荷トルクを低減し、ねじの摩耗を抑え精度を維持。
主な構成品と機能
- 本体：樹脂砂型Meehanite鋳造による高剛性ボディが重切削時の安定支持と振動対策を提供。
- CNC：構成表ではMitsubishi M80Aを標準示載、FANUCやSIEMENSも選択可能。多言語対応、USBによるプログラム入出力。
- 主軸：高強度鋳物製スピンドルハウジング、直結主軸（モデルによりBBT40/BT50）で最大12,000–15,000 rpm（機種に依存）、主軸冷却はオイルクーラにより温度管理。
- ツールチェンジャ：ディスク型機械アーム、ローラカム位置決めによる高速・高精度交換。オプションで24/30本マガジンを選択可能。
- 補助装置：主軸冷却水の集中排出、供給空気の水分・粉塵除去、ガイド／ねじの給油・潤滑、チャック／センタの油圧系、電気盤の空調など。
- オプション：4軸ターンテーブルによる多面加工、チップコンベア、ベルト/ギア駆動主軸等。
技術仕様
- 対象モデル：GS1612、GS2012、GS2015、GS2518
- テーブル寸法（L×W）：1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- 最大搭載荷重：2000 / 3000 / 4000 / 5000 kg
- 移動量（X×Y×Z）：GS1612 1600×1200×500 mm；GS2012 2000×1200×500 mm；GS2015 2000×1500×800 mm；GS2518 2500×1800×800 mm
- 主軸仕様：GS1612/GS2012 BT40 直結 最大15000 rpm；GS2015/GS2518 BT50 ベルト/ギア方式 最大8000 rpm
- 位置決め/繰り返し精度：位置決め約0.018–0.025 mm、繰り返し約0.012–0.015 mm（機種依存）
- 早送り（X/Y/Z）：小型機で典型15/20/20 m/min、詳細はサプライヤー確認
- 重量/外形（概算）：GS1612 9500 kg（4250×3650 mm）；GS2012 11500 kg（5850×3650 mm）；GS2015 17500 kg（6250×3850 mm）；GS2518 23500 kg（6850×4250 mm）
- 標準構成例：Mitsubishi M80A CNC（FANUC/SIEMENS 選択可）、Speedcn 主軸、PMI/HIWIN/THK ボールねじ・ガイド、NSK/NACHI ベアリング、Schneider 電装部品。
