CNCフライス加工センター V series
PLC制御縦型4軸

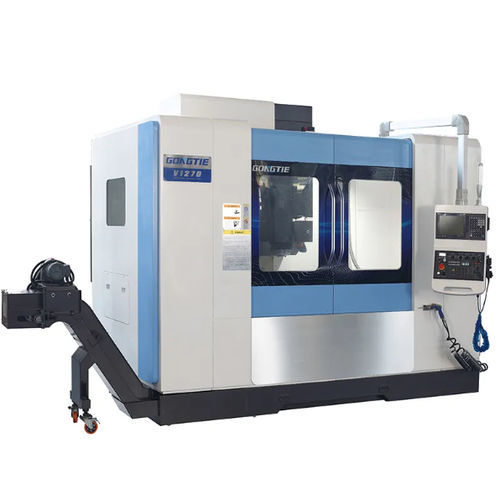

CNCフライス加工センター - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC制御 / 縦型 / 4軸

CNCフライス加工センター - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC制御 / 縦型 / 4軸 - 画像 - 2

CNCフライス加工センター - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC制御 / 縦型 / 4軸 - 画像 - 3

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ

CNC, PLC制御

タイプ

縦型

軸の数

4軸, 多軸

構造

固定型ベッド

その他の特徴

高精度, 自動工具交換装置, 自動, ディスク

X軸移動距離

最少: 800 mm
(31.5 in)

最大: 1,500 mm
(59.06 in)

Y軸移動距離

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19.69 in, 23.62 in, 27.56 in, 31.5 in, 35.43 in)

Z軸移動距離

550 mm, 600 mm, 700 mm
(21.65 in, 23.62 in, 27.56 in)

重量

5,500 kg, 6,500 kg, 7,000 kg, 9,000 kg, 9,500 kg
(12,125.42 lb, 14,330.05 lb, 15,432.36 lb, 19,841.6 lb, 20,943.91 lb)

回転速度

8,000 rpm, 12,000 rpm, 15,000 rpm
(50,265.482 rad.min-1, 75,398.224 rad.min-1, 94,247.78 rad.min-1)

詳細

V/VMシリーズは、立形ベッド上で旋盤加工とフライス加工を組み合わせ、ワンチャックでの多工程加工を実現する立形CNC複合加工機です。小〜中型部品の加工に適しています。

主な特徴

立形ベッドのCNC加工機で、フライス、拡大加工、穴あけ、タップ加工を一つのチャッキングで実行可能。
標準CNC：Mitsubishi M80A。FANUCまたはSIEMENSはオプション。
機械構造（ベース、ツールホルダキャリッジ、テーブル、コラム、スピンドルボックス）は高強度の樹脂サンド鋳鉄／ダイカストで剛性と耐振動性を確保。
スピンドル：モデルによりベルト駆動またはダイレクトドライブを選択可能。最高回転数はモデルにより12,000〜15,000 rpm。BBT40/BT40またはBT50の主軸規格。油冷却で温度安定化。
THK/PMIのPグレードローラーガイド、C3級ボールねじ、輸入ベアリングと事前張力構造により精度と安定性を確保。
ディスク型工具交換（機械アーム式）で最大24（大型は24/30）本の工具収納。ローラーカムと機械アームで迅速かつ正確なツール交換。
エアシステムは供給空気から水分・粉塵を除去。PLC制御の電磁弁で工具チャック、スピンドルブロー、工具チェンジャードア等を制御。
大流量のクーラントポンプとタンク、スピンドル冷却のための中央給水により精度向上とスピンドル寿命延長を図る。
チップ処理：テーブル両側にスパイラルコンベヤ、左側にチェーンコンベヤ（モデル／オプション依存）。
ガイド／ねじの自動給油（Ishanシステム）とオイルセパレータ搭載。
標準電装：Schneider。オプションでSyntecドライバ、FANUC／SIEMENS制御。電気キャビネット用空調あり。

主要構造と導入

有限要素解析に基づく設計で構造を最適化し高剛性を実現。汎用機械、車両、繊維分野などの高速精密加工に適する。

機械部品とサブシステム

機械本体 — 高強度樹脂サンド鋳鉄製の本体で振動減衰性と加工安定性を提供。
CNCシステム — 標準はMitsubishi M80A。FANUC／SIEMENSは選択可。多言語表示とUSBによるプログラムI/O。
スピンドル — ダイカスト製スピンドルボックス。ベルトまたはダイレクト構成。モデルによりBBT40/BT40〜BT50、出力・回転数は仕様参照。
オイルクーラ／中央冷却 — スピンドル温度安定化のためのオイルクーラ（目標約22°C）と中央冷却給水。
エアシステム — 給気中の水・粉塵除去、PLC制御の電磁弁で空気機能を統合（工具保持、ブロー、チェンジャードア）。
工具マガジン — ディスク型機械アーム式工具交換。スピンドルがチェンジャー位置にあるときに交換を行う。
オプションの第4軸／ターンテーブル — 多面加工と保持回数削減を可能にするオプション。
ガイド＆ねじ — PMI／HIWIN／THKのガイド（Pグレード）とC3級ボールねじ。モデルによりR4016／R4012／R5010等。
油圧・潤滑 — Seven Ocean 20L油圧ユニット（チャック／センタ用）、Ishan/Baotn潤滑ポンプ、38Lクーラントタンクと高圧冷却用リフトポンプ。
電装／制御 — 標準Schneider、オプションでSyntec／FANUC／SIEMENS。電磁モジュールと操作パネルは仕様に準拠。

技術仕様

モデル系列：V/VM — V855、V966、V1167、V1270、VM1380、VM1580。
テーブル寸法 (L×W, mm)：V855 1000×500；V966 1000×550；V1167 1200×600；V1270 1400×700；VM1380 1500×700；VM1580 1700×800。
テーブル最大積載 (kg)：V855 500；V966 600；V1167 600；V1270 800；VM1380 1000；VM1580 12000（資料表記）。
Tスロット (幅 × ピッチ, mm)：V855 5-18×80；V966 5-18×90；V1167 5-18×100；V1270 5-18×125；VM1380 5-18×150；VM1580 5-18×140。
X/Y/Z スライド量 (mm)：Xmax V855 800；V966 900；V1167 1100；V1270 1200；VM1380 1300；VM1580 1500。Ymax V855 500；V966 600；V1167 600；V1270 700；VM1380 800；VM1580 900。Z（主軸）V855 550；V966 600；V1167 700；V1270 700；VM1380 700；VM1580 700。
主軸先端〜テーブル距離 (max/min, mm)：V855 670/120；V966（表記値：3）；V1167 120–820；V1270 120–820；VM1380 135–835；VM1580 135–835。
主軸穴 / インターフェース：V855–V1270 BT40（一部BBT40）；VM1380/VM1580 BT50。
主軸最高回転数 (rpm)：V855 12000；V966 15000；V1167 15000；V1270 15000；VM1380 8000；VM1580 8000。
主軸伝達方式：モデルにより異なる（直接、ベルト/直接、ベルト/ギア）。
ガイド規格 X/Y/Z：通常 45 / 45 / 45 mm（最大モデルはボックス型の場合あり）。
ねじ仕様：モデルにより R4016、R4012、R5010 等。
早送り速度 X/Y/Z (m/min)：V855–V1270 = 36/36/24；VM1380/VM1580 = 24/24/16。
位置決め精度 / 繰返精度 (mm)：モデル別数値を参照。
工具マガジン容量：標準24（大型モデルは24/30選択可）。
機械重量 (kg)：V855 5500；V966 5500；V1167 6500；V1270 7000；VM1380 9000；VM1580 9500。
外形寸法 (mm)：V855 2600×2950；V966 2600×2950；V1167 3000×3050；V1270 3200×3250；VM1380 4000×3400；VM1580 4200×3400。
