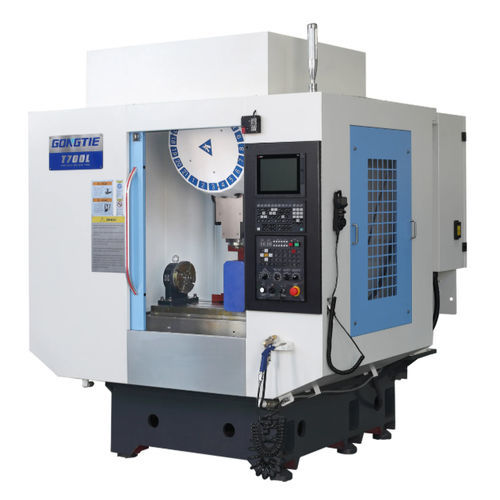

CNCドリル・タッピングマッハ T series

PLC制御縦型3軸

概要
垂直型CNCドリリング＆タッピングセンター（Tシリーズ：T700 / T800 / T1000 / T1300）は、高速・高剛性の加工センターで、3C、次世代車部品、精密金型、精密機械加工分野向けの小〜中型ワークの精密な穴加工、タップ加工、軽切削フライスに適しています。

主な特長

• ベース、ツールキャリッジ、テーブル、コラム、スピンドルボックスに高強度樹脂砂型鋳鉄を採用し、振動減衰性と加工安定性を向上。
• ローラーカム駆動・位置決めのディスク式メカニカルアーム工具交換機、オプションで21本工具マガジンを装備可能。
• エアー系が水分・粉塵を除去して空気源を保護し、空圧部品の損傷を防止。
• 大流量のクーラントポンプと専用タンクによるスピンドル・工具冷却、スピンドルの熱放散のための集中排出口を採用。
• ガイドとボールねじの自動潤滑、オイルセパレータによる潤滑、工具冷却と切り屑除去のための高圧ポンプによる循環給水を装備。
• 工具把持/解放、ATC扉制御、スピンドルブロー等はPLC制御のソレノイド弁で運用、電装はSchneiderを採用。CNCはMitsubishi/FANUC/Syntecオプション。

用途

• 3C部品、次世代自動車部品、精密金型の精密穴あけ・タップ・フライス加工などの精密加工分野。

仕様（主要）

• テーブル寸法（L×W）mm：T700 — 800×420；T800 — 1000×500；T1000 — 1100×500；T1300 — 1400×600。
• テーブル最大積載（kg）：T700 — 300；T800 — 350；T1000 — 350；T1300 — 500。
• T溝（幅×ピッチ）mm：T700 — 3-14×125；T800 — 5-18×100；T1000 — 5-18×120；T1300 — 5-18×100。
• X軸テーブル最大移動量（mm）：T700 — 700；T800 — 800；T1000 — 1000；T1300 — 1300。
• Y軸最大移動量（mm）：T700 — 450；T800 — 500；T1000 — 500；T1300 — 650。
• Z軸（主軸）最大移動量（mm）：T700/T800/T1000 — 330；T1300 — 450。
• 主軸先端〜テーブル距離（最大/最小）mm：T700/T800/T1000 — 150–480；T1300 — 150–600。
• 主軸中心〜ガイド面（mm）：T700 — 460；T800 — 540；T1000 — 540；T1300 — 700。
• 主軸仕様：BT30 / BT40（全モデル）；直結駆動；最高回転数：20,000 rpm。
• X/Y/Z レール仕様（mm）：T700 — 30/30/30；T800 — 35/35/35；T1000 — 35/35/35；T1300 — 45/45/45。
• X/Y/Z ボールねじ仕様：T700 — R2816 / R3216；T800 — R3216；T1000 — R3216；T1300 — R4012。
• X/Y/Z 早送り（m/min）：T700/T800/T1000 — 48/48/48；T1300 — 36/36/36。
• 位置決め精度（mm）：T700 — 0.01；T800 — 0.01；T1000 — 0.012；T1300 — 0.012。
• 繰返し精度（mm）：T700 — 0.008；T800 — 0.008；T1000 — 0.01；T1300 — 0.01。
• オプションマガジン：21工具（全モデル）。
• 総重量（kg）：T700 — 3500；T800 — 4000；T1000 — 4500；T1300 — 5500。
• 外形寸法（mm）：T700 — 2600×2250；T800 — 2800×2750；T1000 — 3000×2750；T1300 — 3300×2950。
• 標準/オプション構成（抜粋）：CNC Mitsubishi/FANUC/Syntec；主軸アセンブリ Speedcn；ボールねじ・ガイド PMI/HIWIN/THK；ベアリング NSK/NACHI；ツールチェンジャー Okada/Chen Sound；電装 Schneider。
