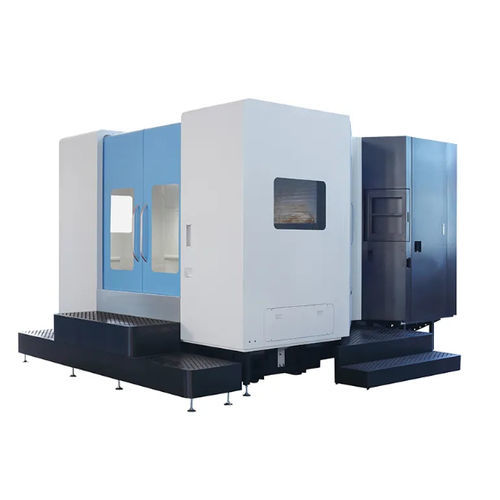

3軸マシニングセンタ H series4軸横型ダブルコラム
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 4軸
- 主軸の方向
- 横型
- タイプ
- ダブルコラム, 回転割り出しテーブル
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 24ツールステーション, 30ツール, 40ツール
- 関連機能
- 製粉, ドリル, タップ加工
- その他の特徴
- 高精度, 高生産性, 高剛性, 工具交換装置付
- X軸移動距離
105 mm, 750 mm, 1,300 mm, 1,600 mm
(4.13 in, 29.53 in, 51.18 in, 62.99 in)- Y軸移動距離
500 mm, 750 mm, 900 mm, 1,000 mm
(19.69 in, 29.53 in, 35.43 in, 39.37 in)- Z軸移動距離
500 mm, 900 mm, 1,000 mm
(19.69 in, 35.43 in, 39.37 in)- 回転速度
8,000 rpm, 12,000 rpm
(50,265 rad.min-1, 75,398 rad.min-1)- テーブル回転(C軸)
最少: 0 °
最大: 360 °
- X軸の移動速度
16 m/min, 24 m/min, 30 m/min
- Y軸の移動速度
16 m/min, 24 m/min, 30 m/min
- Z軸の移動速度
16 m/min, 24 m/min, 30 m/min
- 最大テーブル積載量
500 kg, 800 kg, 2,000 kg, 3,000 kg
(1,102 lb, 1,764 lb, 4,409 lb, 6,614 lb)- 位置決め精度
0.012 mm, 0.015 mm, 0.018 mm
(0.00047 in, 0.00059 in, 0.00071 in)- 繰返し精度
最少: 0.008 mm
(0.00031 in)最大: 0.012 mm
(0.00047 in)- 総重量
8,000 kg, 9,500 kg, 12,500 kg, 51,600 kg
(17,636.98 lb, 20,943.91 lb, 27,557.78 lb, 113,758.53 lb)- 全長
2,450 mm, 3,050 mm, 3,750 mm, 4,300 mm
(96.5 in, 120.1 in, 147.6 in, 169.3 in)- 全幅
3,050 mm, 4,250 mm, 5,500 mm, 5,600 mm
(120.1 in, 167.3 in, 216.5 in, 220.5 in)
詳細
Hシリーズ水平マシニングセンタ（モデル H500、H630、H800、H1000）は、多面加工、大切削および高精度加工向けに設計されています。逆T形一体床、ドア形二重壁コラム、標準の360°インデックス回転テーブルを組み合わせ、治具回数を減らして生産性を向上させます。
主な特徴
主要コンポーネントと機能モジュール
標準構成（主要部品と産地の例）
主要仕様
主な特徴
- 逆T形一体床およびドア形二重壁コラムにより高い構造剛性と優れた振動減衰性を実現。
- 大径ボールねじで駆動される3軸により伝達剛性、繰返し精度、位置決め精度を向上。
- X/Y/Z軸に高精度ロールリニアガイドを採用し、応答性と位置決め精度を確保。
- 標準360°回転テーブルにより一回のチャックで多面加工が可能。4軸ターンテーブルはオプション。
- フライス、ボーリング、穴あけ（ドリル／リーマ／拡大）、タップ、面取り等に対応し、大切削から高精度の単品・少中量生産に適合。
主要コンポーネントと機能モジュール
- 機体：高強度樹脂砂型鋳鉄の一体構造で、振動減衰性と加工安定性に優れる。
- CNC制御：FANUC（例：FANUC MF5）を標準とし、多言語対応・USBプログラム入出力をサポート。FANUCまたはSIEMENS仕様の選択も可能。
- 主軸：強化ダイカスト主軸ボックス。直結式またはベルト駆動の選択（モデルによりBBT40／BT40–BT50）。一部モデルで最大12,000 rpm、主軸出力は参照上で最大約7.5 kW。
- 主軸冷却／オイルクーラー：オイルクーラーによる主軸温度制御で熱変位を安定化（目標温度約22°C）。
- エアシステム：エア供給の水分・粉塵を除去するフィルタで機械部品を保護。
- 中央給水／主軸冷却水：主軸冷却用の中央給水口により熱を除去し、加工精度と主軸寿命を向上。
- 工具マガジン／チェンジャ：ディスク式機械腕ツールチェンジャ、ローラカムで正確かつ高速な工具交換を実現。オプションで24/30/40本のマガジン。
- オプション軸／回転テーブル：4軸ターンテーブルオプションにより多面加工とチャック回数削減が可能。
- 案内・ねじ：PMI/HIWIN/THK等の高精度ロールガイドおよびボールねじ（例：2508 φ25 mm、ピッチ8 mm）を採用。
- 電装／制御盤：Schneider等の低圧部品、Syntec/FANUC/SIEMENSドライバの選択肢、制御盤空調を備える。
- 油圧：Seven Ocean等の油圧ユニット（約20 L）でチャック、尾台、油圧シリンダを駆動。
- 潤滑・冷却：Ishan潤滑システムによるガイド・ねじの給油、オイルセパレータ、約38 Lの循環水タンクと水中ポンプで工具冷却・切粉除去を行う。
標準構成（主要部品と産地の例）
- CNCシステム：FANUC MF5（日本）を標準例として掲載。
- ボールねじ・ガイド：PMI / HIWIN / THK。
- ねじ軸受：NSK / NACHI。
- カップリング：R+W / Jingqin。
- 工具チェンジャ：Okada / Chen Sound。
- 電装部品：Schneider（フランス）。
- 油圧：Seven Ocean（台湾）。
- 主軸オイルクーラー／熱交換器：Rucol / Quang。
主要仕様
- モデル：H500、H630、H800、H1000
- テーブル寸法（L×W）：H500：500×500 mm；H630：630×700 mm；H800：800×800 mm；H1000：1000×1000 mm
- 最大テーブル積載量：H500：500 kg；H630：800 kg；H800：2000 kg；H1000：3000 kg
- テーブルインデックス（B）：H500：0.001°；H630/H800/H1000：1°×360°
- Tスロット（幅×ピッチ）：H500：5–18×100 mm；H630/H800：5–22×125 mm；H1000：7–22×125 mm
- 最大ワーク旋回直径：H500 Ø850 mm；H630 Ø1100 mm；H800 Ø1500 mm；H1000 Ø1700 mm
- 最大移動量 X/Y/Z（mm）：H500：750 / 500 / 500；H630：1050 / 750 / 900；H800：1300 / 900 / 1000；H1000：1600 / 1000 / 1000
- 主軸仕様：H500 BT40；H630 BT40/BT50；H800 BT50；H1000 BT50
- 最大主軸回転数：H500/H630：12,000 rpm；H800/H1000：8,000 rpm
- 位置決め精度 X/Y/Z：H500：0.012 mm；H630/H800：0.015 mm；H1000：0.018 mm
- 繰返し精度 X/Y/Z：H500：0.008 mm；H630/H800：0.01 mm；H1000：0.012 mm
- オプションマガジン（工具数）：H500：24；H630：24/30；H800/H1000：24/30/40
- 概算重量：H500：8000 kg；H630：9500 kg；H800：12500 kg；H1000：51600 kg
- 外形寸法（mm）：H500：2450×3050；H630：3050×4250；H800：3750×5500；H1000：4300×5600
