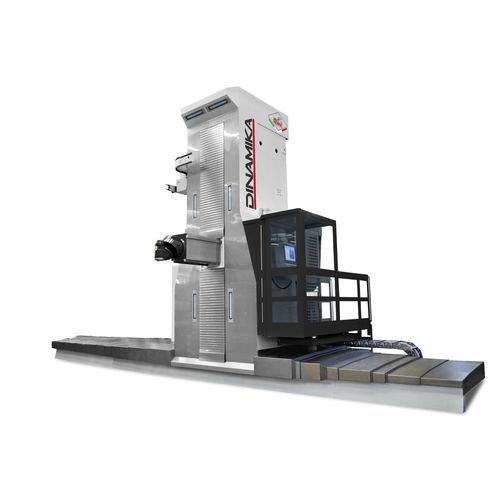

3軸マシニングセンタ DINAMIKA5軸6 軸汎用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 6 軸
- 主軸の方向
- 汎用
- 加工材料
- スチール用, アルミニウム用, チタン合金用, 軽合金用, ステンレススチール用, 複合素材用
- タイプ
- トラベリングコラム, ロータリーテーブル, 回転傾斜テーブル
- スピンドル
- HSK-63-A, ISO 5, ISO 40, HSK-100-A
- 関連機能
- 製粉, 回転
- 応用
- 激しい使用に耐える, 大きなワークピース, 自動車産業用, 宇宙産業用, 型用, 航空用, 重加工用, 金型工業用, アルミニウム産業用, 重荷重用
- その他の特徴
- 高速, 高性能, 高精度, 前進高速式, 高剛性, 高出力
- X軸移動距離
最大: 20,500 mm
(807.09 in)最少: 4,500 mm
(177.17 in)- Y軸移動距離
最大: 1,800 mm
(70.87 in)最少: 1,600 mm
(62.99 in)- Z軸移動距離
最大: 4,100 mm
(161.42 in)最少: 2,600 mm
(102.36 in)- 回転速度
最大: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 60 kW
(81.58 hp)最少: 0 kW
(0 hp)- X軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)
詳細
製品概要
高速度・高ダイナミクスの移動カラム（移動立て）立形マシニングセンタ。box-in-box構造により構造剛性、加工速度、加工精度を確保するよう設計されています。垂直・横方向軸には精密ボールねじを採用し、長手方向軸は二重の水冷モータ減速機で駆動します。コラム、サドル、ラムは十分な寸法とリブを備え、対称構造により温度変化や加工荷重に対して安定した挙動を保ちます。
主な特徴
適用分野
軸のストローク（例）
長手軸：4,500 ÷ 20,500 mm • 177.17 ÷ 807.09 In
横軸：1,600 ÷ 1,800 mm • 62.99 ÷ 70.87 In
垂直軸：2,600 ÷ 4,100 mm • 102.36 ÷ 161.41 In
送り速度
0 ÷ 30,000 mm/1' • 0 ÷ 1,181.10 In/1'
主軸
最大 60 kW • 1,070 Nm • 最大 22,000 rpm
主軸取り付け例：HSK-63A • ISO40 • HSK-100A • ISO50
マルチタスク / 使用可能ヘッド（例）
作業領域とヘッド構成は高いカスタマイズ性があります。例示されるヘッドと性能は次の通りです：
構造と熱安定性
box-in-box設計と対称・リブ付き構造により、剛性と温度変化に対する安定した挙動を確保します。長手軸は二重水冷モータ減速機で駆動され、垂直・横軸は精密ボールねじで駆動されます。ワークエリアの温度安定化はオプションで対応可能です。
作業領域と作業者の安全
コラム内に組み込まれ、振動が分離された閉鎖プラットフォームにより振動を低減し、視認性と切粉・切削液からの保護を提供しつつ作業者の安全を確保します。
カスタマイズと自動化
作業領域はテーブル／パレット／治具の複数解で完全にカスタマイズ可能。自動化統合に対応します。
仕様 / 技術データ
高速度・高ダイナミクスの移動カラム（移動立て）立形マシニングセンタ。box-in-box構造により構造剛性、加工速度、加工精度を確保するよう設計されています。垂直・横方向軸には精密ボールねじを採用し、長手方向軸は二重の水冷モータ減速機で駆動します。コラム、サドル、ラムは十分な寸法とリブを備え、対称構造により温度変化や加工荷重に対して安定した挙動を保ちます。
主な特徴
- 高い構造剛性を実現するbox-in-box構造
- 移動カラム（床置きタイプ）
- 垂直軸・横軸に精密ボールねじを採用
- 長手軸用の二重水冷モータ減速機群
- 十分な寸法のリブ付き対称コラム・サドル・ラム
- コラム内に統合された閉鎖式・振動切り離しプラットフォームにより作業視認性と切粉・切削液からの保護を確保
- 多彩な構成（ヘッド、ストローク、テーブル、パレット）
- 旋削/フライス（ミル/ターン）対応：回転テーブル、傾斜式テーブル、スコヤ、クランプキューブ等
- 自動化の導入が可能
- ワークエリアの温度安定化（サーモスタビライゼーション）はオプションで対応
適用分野
- 航空宇宙
- 金型・ダイ
- 一般機械加工
- 発電設備
- 自動車
- 宇宙産業
軸のストローク（例）
長手軸：4,500 ÷ 20,500 mm • 177.17 ÷ 807.09 In
横軸：1,600 ÷ 1,800 mm • 62.99 ÷ 70.87 In
垂直軸：2,600 ÷ 4,100 mm • 102.36 ÷ 161.41 In
送り速度
0 ÷ 30,000 mm/1' • 0 ÷ 1,181.10 In/1'
主軸
最大 60 kW • 1,070 Nm • 最大 22,000 rpm
主軸取り付け例：HSK-63A • ISO40 • HSK-100A • ISO50
マルチタスク / 使用可能ヘッド（例）
作業領域とヘッド構成は高いカスタマイズ性があります。例示されるヘッドと性能は次の通りです：
- TPM — ストレート延長ヘッド：最大トルク 1,120 Nm；最大出力 60 kW；最大回転数 5,000 rpm；取付 ISO50
- TPS — 延長角度ヘッド：最大トルク 200 Nm；出力最大 15 kW；回転数最大 4,000 rpm；取付 ISO40
- TMT — トルクモータ搭載ユニバーサルヘッド：例示構成 トルク約1,120 Nm／出力最大60 kW／回転数最大5,000 rpm；変種でトルク280 Nm／出力63 kW／回転数最大10,000 rpm 等；取付 ISO50／HSK-100A
- TWE — モータスピンドル搭載二軸回転ヘッド：例示トルク 190 Nm；出力最大 60 kW；回転数最大 18,000 rpm；取付 HSK-63A／HSK-100A
- TET — 連続位置決め可能なユニバーサルヘッド（様々なトルク／出力／回転数の組合せ）
- フォークヘッドやその他のモータスピンドルベースのヘッドで特定のマルチタスク要件に対応
構造と熱安定性
box-in-box設計と対称・リブ付き構造により、剛性と温度変化に対する安定した挙動を確保します。長手軸は二重水冷モータ減速機で駆動され、垂直・横軸は精密ボールねじで駆動されます。ワークエリアの温度安定化はオプションで対応可能です。
作業領域と作業者の安全
コラム内に組み込まれ、振動が分離された閉鎖プラットフォームにより振動を低減し、視認性と切粉・切削液からの保護を提供しつつ作業者の安全を確保します。
カスタマイズと自動化
作業領域はテーブル／パレット／治具の複数解で完全にカスタマイズ可能。自動化統合に対応します。
仕様 / 技術データ
- 商業名称：DINAMIKA
- 機械種別：移動カラム式マシニングセンタ（floor-type moving column）
- 構造：box-in-box、対称かつリブ付きのコラム-サドル-ラム
- 長手軸ストローク：4,500 ÷ 20,500 mm (177.17 ÷ 807.09 In)
- 横軸ストローク：1,600 ÷ 1,800 mm (62.99 ÷ 70.87 In)
- 垂直軸ストローク：2,600 ÷ 4,100 mm (102.36 ÷ 161.41 In)
- 送り：0 ÷ 30,000 mm/1'
- 主軸（例）：最大 60 kW • 最大 22,000 rpm • 1,070 Nm
- 主軸取付：HSK-63A、ISO40、HSK-100A、ISO50
- 駆動方式：垂直/横軸は精密ボールねじ、長手軸は二重水冷モータ減速機
- マルチタスク機能：フライス/旋盤統合ソリューション、多様なヘッド（TPM、TPS、TMT、TWE、TET 等）
- 自動化：対応可能
- オプション：ワークエリアの温度安定化
- 作業領域：回転/傾斜テーブル、角度ブロック、クランプキューブ等で構成可能
