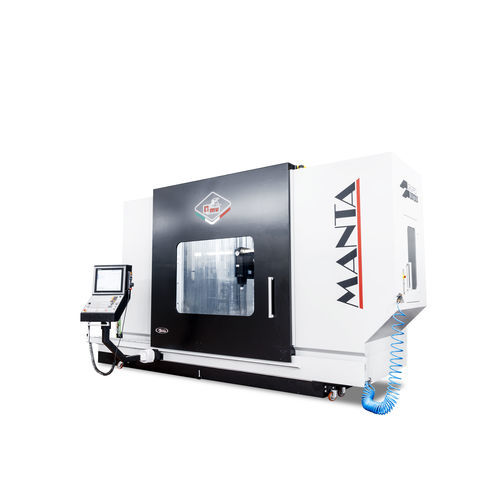

5軸マシニングセンタ MANTA縦型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, アルミニウム用, アルミニウム合金用, チタン合金用, 軽合金用, ステンレススチール用, 鋳鉄用, 複合素材用
- タイプ
- 固定式テーブル, トラベリングコラム, ロータリーテーブル
- スピンドル
- HSK-63-A, ISO 5, ISO 40, HSK-100-A
- 関連機能
- 製粉
- 応用
- 激しい使用に耐える, 自動車産業用, 宇宙産業用, 型用, 重加工用, 金型工業用
- その他の特徴
- 高性能, コンパクト, 高生産性, 高精度, 高速, 高剛性
- X軸移動距離
最大: 3,000 mm
(118.11 in)最少: 2,200 mm
(86.61 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
最大: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 47 kW
(63.9 hp)最少: 0 kW
(0 hp)- X軸の移動速度
最大: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)
詳細
製品概要
MANTAは、精度の高い加工をコンパクトな設置面積で実現する、固定テーブル・可動コラム式の加工センターです。ボックスインボックス構造と精密ボールねじ駆動により、温度変化や切削力に対して安定した挙動を示します。ワークエリアはカスタマイズ可能で、ロータリーテーブルを組み合わせることで5軸加工に対応します。豊富なアクセサリとワーク固定システムにより、生産工程への適合が容易です。
主な特長
レイアウトのハイライト
適用分野
追加の機能説明
仕様 / 技術データ
MANTAは、精度の高い加工をコンパクトな設置面積で実現する、固定テーブル・可動コラム式の加工センターです。ボックスインボックス構造と精密ボールねじ駆動により、温度変化や切削力に対して安定した挙動を示します。ワークエリアはカスタマイズ可能で、ロータリーテーブルを組み合わせることで5軸加工に対応します。豊富なアクセサリとワーク固定システムにより、生産工程への適合が容易です。
主な特長
- 固定テーブル／可動コラムの堅牢な設計
- 垂直・横・縦各軸に精密ボールねじを採用
- 十分に寸法設計され、リブ入りのコラム、サドル、ラムで構造安定性を確保
- ワークエリアのカスタマイズが可能
- ロータリーテーブル統合により5軸対応が可能
- 豊富なアクセサリとクランプソリューション
レイアウトのハイライト
- ベッドとテーブルは一体のモノブロック構造
- コラム／サドル／ラム：ボックスインボックス構造
- 基礎不要での設置が可能な設計
- 床面積の最小化
- 作業空間への人間工学的なアクセス
適用分野
- 汎用機械加工
- 自動車部品
- 軽金属部品の量産
- 金型・治具
追加の機能説明
- 操作性・保守性を考慮した設計
- 高精度加工に適合
- マルチタスク構成や各種ヘッド（モータ主軸を含む）での提供が可能
仕様 / 技術データ
- 往復X軸ストローク：2,200 • 2,600 • 3,000 mm
- 横Y軸ストローク：900 mm
- 垂直Z軸ストローク：1,000 mm
- 送り速度：0 ÷ 40,000 mm/min（出典に基づく）
- 主軸：最大47 kW • 190 Nm • 最大22,000 rpm
- 主軸テーパーオプション：HSK-63A • ISO40 • HSK-100A • ISO50
- 軸駆動：X、Y、Z各軸に精密ボールねじを採用
- 構造的特徴：モノブロックベッド／テーブル、ボックスインボックスのコラム／サドル／ラム、リブ入り対称構造による熱・力学安定性
- 機能性：ワークエリアの構成が可能、ロータリーテーブルオプションで5軸加工対応
