3軸マシニングセンタ ELECTRA

5軸6 軸汎用

説明

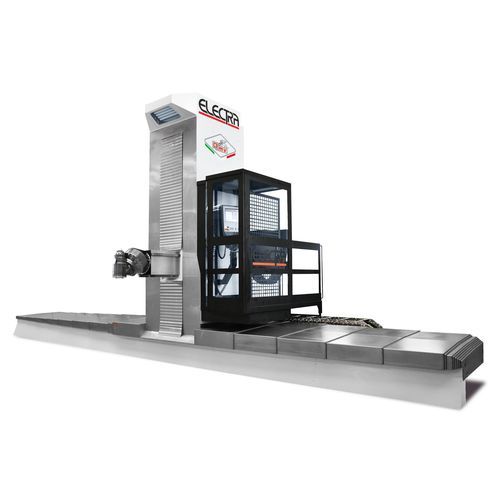

ELECTRAはbox-in-box構造を採用した移動式主柱のマシニングセンタで、操作の多様性とアクセス性、マルチゾーン構成に対応する設計です。垂直軸と横軸には精密ボールねじが採用されています。長手方向の移動は水冷式の二重モーター・ギアユニットで駆動されます。主柱、スライド、キャリッジは十分な肉厚とリブを備え、対称構造により温度変化や加工時の負荷に対して安定した挙動と繰り返し精度を確保します。ワークテーブルは完全にカスタマイズ可能です。

稼働特性と構成
ロータリーテーブル、ロータリー傾斜装置、治具、クランプキューブなどを搭載可能で、要望により複数作業ゾーンの構成が可能です。主柱に統合された閉鎖式プラットフォームは分離構造で振動を低減し、作業エリアの視認性と切粉・クーラントからの保護を提供します。繰り返し性、信頼性、長期にわたる性能安定性が求められる3軸および5軸加工に適しており、航空宇宙、汎用機械、自動車、金型、高精度構造加工などの分野で利用されます。

用途

• Automotive
• Aviation
• General engineering
• Power generation
• Space

ヘッドおよびマルチタスクソリューション（例）

• TMT – トルクモータ搭載ユニバーサルヘッド：例として最大750 Nm、最大47 kWの構成。回転数は仕様表参照。
• TUBE – モータ主軸を用いた二回転ヘッド：例として190 Nm、47 kW、構成によっては最大18,000 rpmなど可変。
• TWE – フォーク型ヘッド（モータ主軸）：例として280 Nm、63 kW、最大約10,000 rpm。
• TET – 連続位置決め可能なユニバーサルヘッド（モータ主軸）：例として980 Nm、60 kW、5,000 rpmの構成あり。
• TPS/TPM – 角度付き/延長ヘッドやスピンドル延長：特定加工や到達範囲拡張のためのソリューション。ヘッドにより出力、トルク、回転数は異なります。

ドキュメント
製品パンフレットはリクエストにより提供可能（説明文中にリンクは記載しない）。

技術仕様 / スペック

• 種類：移動式主柱マシニングセンタ、box-in-box構造。
• 軸：垂直軸および横軸は精密ボールねじ（循環式）。
• 長手軸：水冷式二重モーター・ギアユニット。
• 主柱/スライド/キャリッジ：十分な肉厚とリブを備え、対称構造で熱特性を安定化。
• ワークテーブル：完全カスタマイズ可能。ロータリーテーブル、ロータリー傾斜装置、治具、クランプキューブの選択肢あり。
• プラットフォーム：主柱に統合された閉鎖式プラットフォーム、分離構造（振動低減）、切粉・クーラントからの保護、良好な視認性。
• 構成：マルチゾーン加工およびマルチタスクソリューションが可能（多様なヘッドとアクセサリ）。
• 長手方向ストローク：4,000〜16,000 mm（構成により異なる、参考値）。
• 横方向ストローク：1,400〜1,600 mm（参考値）。
• 垂直方向ストローク：2,100〜2,600 mm（参考値）。
• 送り：0〜30,000 mm/min（技術資料の参考値）。
• スピンドル（参考例）：最大50 kW • 750 Nm • 22,000 rpm（構成により種類・サイズが異なる）。
• 使用可能なスピンドルテーパー：HSK-63A、ISO40、HSK-100A、ISO50（ヘッドおよび構成に依存）。
• 3軸および5軸加工に適合、繰り返し性、信頼性および性能安定性を要求する用途向け。
• 製造元：Omv。
