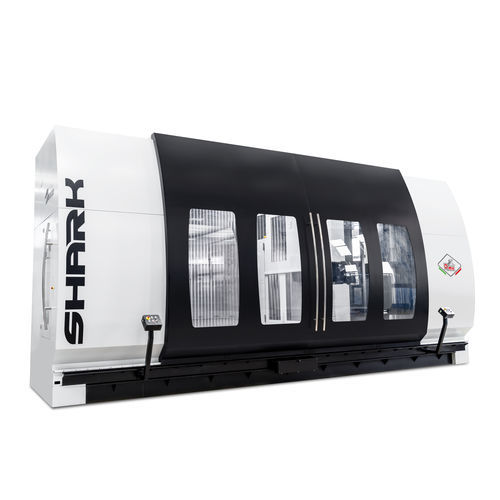

5軸マシニングセンタ SHARK

汎用スチール用アルミニウム用

説明
SHARK ONEはボックスインボックス構造のコンパクトな移動カラム式マシニングセンターです。SHARKシリーズのよりコンパクトなレイアウト版で、移動カラムと固定テーブルを備えています。ボックスインボックス構造により、複雑な部品や最大5軸までの加工においても剛性と幾何学的精度が確保されます。垂直および横方向の軸には精密ボールねじを採用しています。長手方向の駆動は精密ボールねじ、または水冷の二重モーター・ギアボックスユニットで行われます。カラム、スライドおよび大スライドは十分なサイズとリブ構造で設計され、構造は対称で温度変動や加工荷重に関わらず安定した挙動を示します。ワーク支持テーブルは完全にカスタマイズ可能です。

運用上の特徴と利点
限られた生産スペースで信頼性と柔軟性を求める現場に最適です。SHARK ONEは各種ヘッドや装備で構成可能で、一般機械加工、金型、産業用部品加工に適しています。ロータリーテーブルの統合や複数の作業ゾーン設定により、可変ロットの最適管理に対応します。

用途

• 自動車
• 汎用機械加工

ドキュメント
パンフレットあり（製品ページのドキュメント欄を参照）。

メーカー
Omv

特長 / 技術仕様

• 機械タイプ：コンパクト移動カラム式マシニングセンター、ボックスインボックス構造
• レイアウト：移動カラム＋固定テーブル
• 垂直・横軸：精密ボールねじ
• 長手方向軸：精密ボールねじまたは水冷二重モーター・ギアボックスユニット
• カラム/スライド/大スライド：十分な寸法とリブ構造、温度・機械的安定性のための対称構造
• ワーク支持テーブル：完全にカスタマイズ可能
• 長手方向ストローク：2,500 ÷ 6,000 mm
• 横方向ストローク：1,050 mm
• 垂直方向ストローク：1,200 mm
• 送り：0 ÷ 40,000 mm/min（ページ記載値）
• スピンドル（構成例）：最大 50 kW • 400 Nm • 22,000 rpm
• スピンドル範囲 / 例：最大 63 kW、トルク最大 400 Nm、回転数最大 22,000 rpm（各種ヘッド構成）
• 対応スピンドルテーパー：HSK-63A • ISO40 • HSK-100A • ISO50
• 利用可能なマルチタスクヘッド：TMT（トルク型ユニバーサルヘッド）、TUBE（モータースピンドル付二軸回転ヘッド）、TWE、TET（モータースピンドル付連続ポジショニング型ユニバーサルヘッド）、TVE（モータースピンドル付垂直ヘッド） — 例として表示されるヘッド構成の値：トルク最大400 Nm、参考出力最大30 kW、回転数最大7,000 rpm；その他の構成例：190 Nm / 47 kW / 18,000 rpm；280 Nm / 63 kW / 10,000 rpm；280 Nm / 50 kW / 18,000 rpm（ヘッドの資料に記載の値）
• 構成性：複数ヘッド、ロータリーテーブル、可変ロット最適化のための複数作業ゾーン
