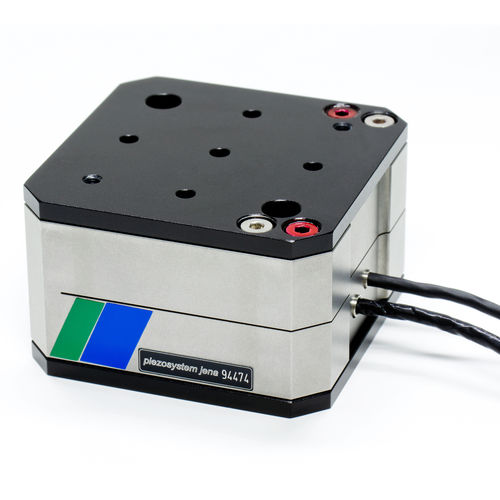

圧電ナノ ポジショナー NanoX® Series
リニア単軸2軸

圧電ナノ ポジショナー
圧電ナノ ポジショナー
圧電ナノ ポジショナー
圧電ナノ ポジショナー
圧電ナノ ポジショナー
圧電ナノ ポジショナー
お気に入りに追加する
商品比較に追加する


特徴

タイプ
圧電
方向
リニア
軸の数
単軸, 2軸
技術
アナログ, デジタル
応用
光学部品用, 部品, ロボット用
その他の特徴
精密, 精密加工用, オーダーメイド, 高ブロック力
可搬質量

最少: 0 kg
(0 lb)

最大: 10 kg
(22.046 lb)

詳細

従来のピエゾベースのナノポジショニングシステムは、軸の動きに1つのスタックタイプのアクチュエータ(ピエゾアクチュエータ)を使用します。 このセラミックスタックは、スタックによって生成される力を平行移動するために、固体フレキシブルジョイントの間に取り付けられています。 これらの力が内部プリロードよりも高い場合、スタックタイプのアクチュエータ(ピエゾスタック)に損傷を与える恐れがあります。 ピエゾシステムジェナによるNanoX® 設計は、この問題をインテリジェントに解決します。 1つの軸に沿った運動は、2つのスタックを使用することによって達成されます。 一方のピエゾアクチュエータが特定の方向に移動している間、もう一方のピエゾアクチュエータは逆の方向に移動し、元の位置に戻ります。 その結果、ナノポジショナー全体の剛性が高くなります(ピエゾ段階)。 このように設計されたナノポジショニングシステムは、より高い力に耐えることができ、スタックが破損する可能性は低くなります。 ピエゾシステムジェナはNanoX® 構造法を用いて様々な段階を提供しています。 最大1.1N/µmの剛性と最大900µmの動作範囲を備えたXおよびXYナノポジショニングシステムがあります。 NanoX® ステージは、高速レーザースキャニング、振動制御、アクティブダンピング、および非常に動的な動きを必要とするその他のアプリケーションに最適です。

---
