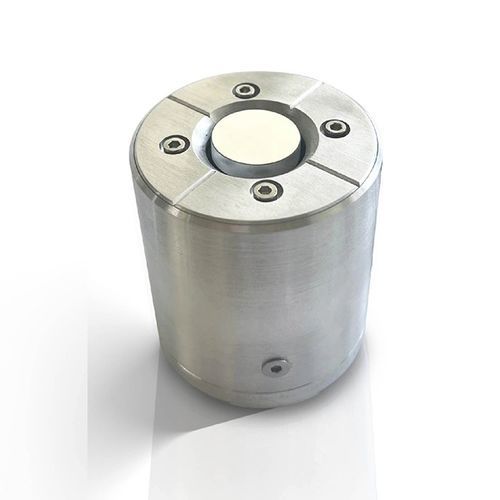

電動アクチュエータ PSH series

リニア精密ポジショニング

垂直方向の傾斜軸 最大直径32mmのミラー用に設計 1プラッドの分解能で最大36mradのクローズドループ傾斜範囲 0.7インチミラーで最大1.4kHzの共振周波数 PSH 20/2とPSH 35/2は、共振周波数最大2 kHz、オープンループで最大44 mradの広いティルトレンジを持つ、高ダイナミクスを実現するために設計された新シリーズのティップティルトシステムです。同じ筐体により、PSH 20/2（静電容量を低減し、消費電力を低減した高速チルトアプリケーションに最適）とPSH 35/2（より長いストロークと広い温度範囲を提供）の2種類を選択することができ、厳しい環境下で最高の精度を達成するのに理想的です。 これらのアクチュエータは、長方形の2軸でトッププレートのチルトを行います。周囲の温度変化が傾斜角度に影響しないよう、温度補償された構造になっています。これらの傾斜位置決めステージはプラス/マイナス傾斜用に設計されています。ミラーマウントはプリロードされているため、動的アプリケーションに適しています。ストレインゲージ（SG）のバリエーションはオプションで、精密なフィードバック測定システムを提供します。 PSH 20/2とPSH 35/2は、最大直径32 mmのミラー用に設計されています。
