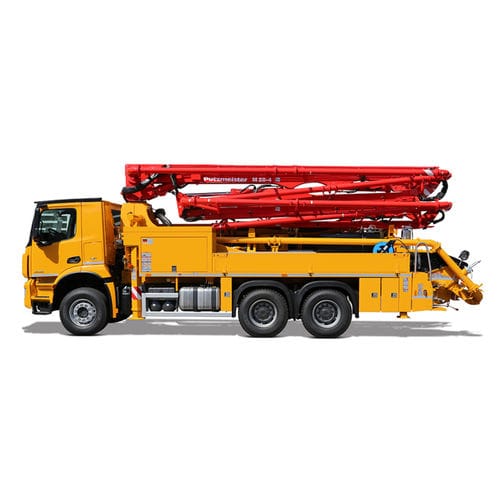

移動式トラック搭載コンクリート ポンプ BSF 28-4屋外用工事現場用ピストン式
お気に入りに追加する
商品比較に追加する
特徴
- 設定
- 移動式
- 応用
- 工事現場用, 屋外用
- その他の特徴
- ピストン式
- 出力
最大: 160 m³/h
(5,650.3 ft³/h)最少: 108 m³/h
(3,814 ft³/h)- ポンプの圧力
82 bar, 83 bar, 85 bar
(1,189.3 psi, 1,203.8 psi, 1,232.8 psi)- 幅
2,500 mm
(98 in)- 長さ
9,900 mm
(390 in)- 高さ
4 m
(13'01" )
詳細
概要
トラック搭載のコンパクトなコンクリートポンプで、可搬性、高い機動性、柔軟な作業性を提供します。低い全高と4連のZ型ブームは、都心部や低い建物、橋梁作業などの設置スペースが制約される状況での運用に適しています。Aヒンジは最大100°まで対応し、建物内での取り回しのためにブームを伸ばすことができます。
主な特長
一般情報
構成 — バリアント別データ
Concrete Pump Cell .15 iLS
Concrete Pump Cell .16 H
Concrete Pump Cell .11 H
技術仕様
トラック搭載のコンパクトなコンクリートポンプで、可搬性、高い機動性、柔軟な作業性を提供します。低い全高と4連のZ型ブームは、都心部や低い建物、橋梁作業などの設置スペースが制約される状況での運用に適しています。Aヒンジは最大100°まで対応し、建物内での取り回しのためにブームを伸ばすことができます。
主な特長
- 用途の幅広さ — 狭小な都市現場から橋梁工事まで対応
- コンパクトで連続可変のTRD支持により省スペース設置が可能
- 工具や付属品の収納スペースを実装
- バリアントに応じた高出力ポンプ性能 — 実績のあるパフォーマンス
- 日常作業を考慮した操作者・保守者向けの安全機能
- 低高さ環境でも扱いやすい直感的な操作系
一般情報
- セクション数: 4
- ブーム形式: Z
- 垂直到達高: 27.7 m
- 水平到達距離: 23.4 m
- 展開高さ: 6.3 m
- エンドホース最大長: 3 m
- 送管径: DN 125
構成 — バリアント別データ
Concrete Pump Cell .15 iLS
- 材料シリンダー径 – ストローク長: 250 / 2100 mm
- 吐出量（ピストン側）: 150 m³/hr
- 吐出圧（ピストン側）: 83 bar
- ピストン側ストローク数/分: 24
Concrete Pump Cell .16 H
- 材料シリンダー径 – ストローク長: 230 / 2100 mm
- 吐出量（ロッド側）: 160 m³/hr
- 吐出量（ピストン側）: 108 m³/hr（理論値）
- 吐出圧（ロッド側）: 85 bar
- ロッド側ストローク数/分: 31
Concrete Pump Cell .11 H
- 材料シリンダー径 – ストローク長: 230 / 1400 mm
- 吐出量（ピストン側）: 121 m³/hr
- 吐出圧（ピストン側）: 82 bar
- ピストン側ストローク数/分: 35
技術仕様
- モデル: BSF 28-4
- ブーム: Aヒンジ角最大100°のZ型4連ブームにより優れた機動性を実現
- 垂直到達高: 27.7 m
- 水平到達距離: 23.4 m
- 展開高さ: 6.3 m
- エンドホース最大長: 3 m
- 送管径: DN 125
- 都心部、低層建築、橋梁など設置スペースが制約される現場での運用に適合
