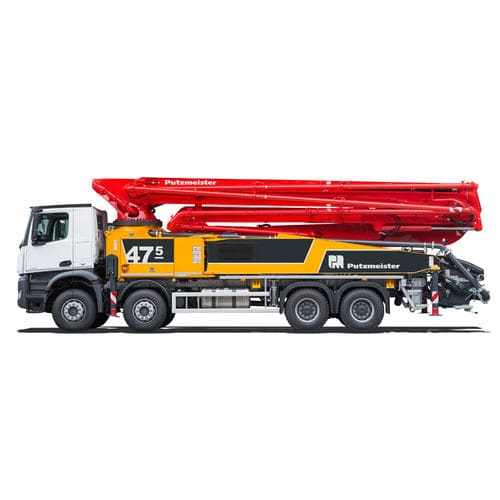

移動式トラック搭載コンクリート ポンプ BSF 47-5

屋外用工事現場用ピストン式

概要
4軸でフルフレキシブルに運用できる高性能パッケージ。総重量32トン未満*のBSF 47-5トラック搭載コンクリートポンプは、このクラスで最も軽量な機種の一つです。中規模から大規模の現場や、設置が困難な現場での使用に適しています。

支持オプション
小スペース用の各種支持オプションを用意：ヨーロッパ：許容アーム位置と作業範囲の常時チェックを行うiSC。ヨーロッパ以外：OSS（ワンサイドサポート）。

操作
新しいフルフレキシブルアウトリガーと直感的なErgonic 3.0制御により、現場のスペースが限られる場合でも最大の自由度を提供します。

主な特長

• ロールZ折りたたみ式のスムーズな5段ブーム
• 狭い支持面、迅速な設置、フレームの負担軽減および困難な設置状況に対応するTRDIサポート（iSCおよびOSSはオプション）
• Ergonic 3.0制御システムによる効率的な作業
• 整備コストの削減
• ブーム先端耐荷重：160 kg

一般情報

• モデル：BSF 47-5
• ブランド：Putzmeister
• ブームセクション数：5
• ブームスタイル：RZ
• 垂直到達高：46.1 m
• 水平到達距離：41.1 m
• 展開高さ：11.1 m
• 最大エンドホース長：3 m
• 配管（直径）：DN 125
• ブーム先端耐荷重：160 kg
• 主なポンプ構成：.19 iLS、.17 iLS、.16 H
• オペレーティングシステム：Ergonic 3.0

構成 - 技術仕様

• コンクリートポンプユニット .19 iLS
  • 材質シリンダー直径 - ストローク長：250/2100 mm
  • 吐出量（ピストン側）：190 m³/h
  • 吐出圧力（ピストン側）：85 bar
  • ストローク数（ピストン側）：31
• コンクリートポンプユニット .17 iLS
  • 材質シリンダー直径 - ストローク長：250/2100 mm
  • 吐出量（ピストン側）：170 m³/h
  • 吐出圧力（ピストン側）：85 bar
  • ストローク数（ピストン側）：28
• コンクリートポンプユニット .16 H
  • 材質シリンダー直径 - ストローク長：230/2100 mm
  • 吐出量（ロッド側）：160 m³/h
  • 吐出量（ピストン側）（理論最大）：108 m³/h
  • 吐出圧力（ロッド側）：85 bar
  • ロッド側ストローク数／分：31

注記
*車両および装備により異なります
