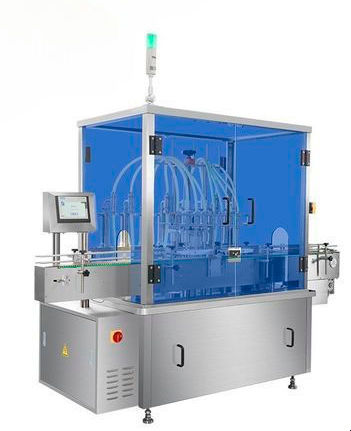

自動充填機 RD-LFM-60Pro

ボトル用電球粘性液体用

概要
液体充填機は、ピストンポンプやパーリスタルティックポンプなどの機構を用いて、ボトルやバイアルなどの容器へ所定の液量を正確に吐出する作業を自動化します。高い生産性と安定性を目的に設計され、正確な充填、廃棄の最小化、製品の品質維持を実現します。

用途

• 製薬：医薬品、ワクチン、消毒液
• 化粧品・パーソナルケア：ローション、シャンプー
• 食品・飲料：油、ソース、ジュース
• 化学品・家庭用製品：クリーナー、洗剤

動作原理
自動液体充填機は、ポンプ（ピストン式またはパーリスタルティック式）、ノズル、および容積/重量制御を用いて、正確な液量を計測し、速やかにボトルへ移送します。アンチドリップの引き戻し機構とセンサーが投与量とノズル動作を連動させ、衛生的な充填を行います。

仕様
能力: 60 本/分
充填精度: ±1 ml
保証: 3年、部品1年無償
認証: SA8000, ISO 9001, CE, RoHS

主な特徴

• 高い充填の一貫性を実現する高度な容積または重量制御（シロップ充填に関する記載では±0.5%程度の精度が示されています）
• 残液を防ぐ引き戻し機構付きアンチドリップノズル
• キャッピング、ラベリング、コンベヤとの統合用PLCインターフェース
• 多様な容器に対応する高さ/充填ヘッドの調整（3 ml–500 ml）

仕様表
能力 | 60 本/分
充填量 | 5-200 ml
充填精度 | ±1 ml
ガス消費量 | 20 L/min
総電力 | 2.5 kW

シロップ充填の利点（抜粋）

• 充填精度（高度な容積/重量システムで±0.5%程度と報告）
• 清浄性を保つノズル引き戻しアンチドリップ
• ターンキーライン向けのシームレスなPLC/空気圧統合
• 3 ml〜500 ml容器に対応する調整可能なヘッド

主要部品
Siemens PLC
ピストン（プランジャー）ポンプ / プランジャーポンプ
ボトル充填ヘッドおよびノズル

主要コンポーネントと機能（表）
装置 | 主要役割 | 動作原理
ボトル整列機 | 容器を起立させる | 振動プレート + パドルホイール
液体充填機 | 正確な容積供給 | サーボ駆動ピストンポンプとアンチドリップノズル
キャッピング機 | キャップを締める | トルク制御スピンドルヘッド + キャップソーター
シーリング機 | ライナーを気密に封止 | 電磁誘導加熱
ラベラー | 表示/ブランド貼付 | 真空ベルト搬送 + プリント＆アプライヘッド
ケースパッカー / パレタイザ | 完成品を梱包・積載 | ビジョンガイドのロボットアーム

充填精度を決定する要因（表）
要因 | 影響 | 最適化戦略
流体の粘度 | 高粘度は排出遅延を招く | ピストンポンプ＋テーパーノズルの使用；粘性製品は予備加熱
機械較正 | ポンプシール/バルブの摩耗はドリフトを生む | チェックウェイトによる日次検証；ISO 9001に基づく較正スケジュール
環境管理 | 温度変化は液密度を変化させる | インライン粘度計の設置；±1°Cの気候管理
オペレータ教育 | 設定ミスは誤差を招く | レシピロック付きタッチHMI；IoT遠隔監視

保守・運用上の注意

• 日次: 充填ノズルの拭き取り、ホッパーセンサーの点検、コンベヤ張力の確認
• 週次: 充填ポンプの校正、キャッピングスピンドルの潤滑、ラベラー光学部の点検
• 月次: 必要に応じてピストンシール交換、シーラーの温度均一性検証、安全装置の試験
• 年次: サーボエンコーダの再校正、制御盤点検、コンベヤベアリングの交換

特性 / 技術仕様

• 能力: 60 本/分
• 充填量範囲: 5–200 ml
• 充填精度: ±1 ml（高度なシステムで約±0.5%の精度を示す場合あり）
• 総電力: 2.5 kW
• ガス消費量: 20 L/min
• 対応ポンプ種: ピストン/プランジャーポンプ、パーリスタルティックポンプ（滅菌対応用途）
• ノズル仕様: 引き戻し機構付きアンチドリップ
• 認証: SA8000, ISO 9001, CE, RoHS
• 保証: 3年（部品1年無償）
