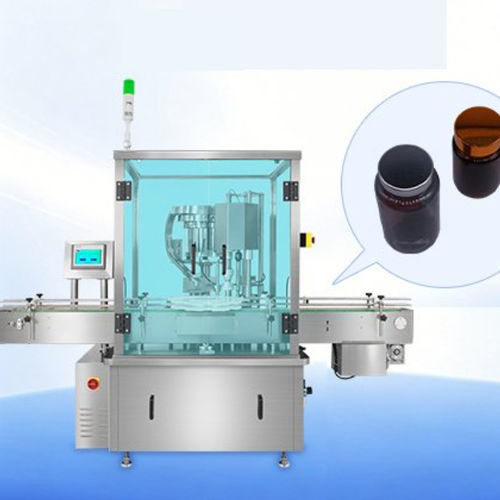

間欠運動式キャップ締め機 RD-XXG-70Pro

回転式電動式電子制御された

概要
精密なインデックス式スター（星形）ホイールと機械式ピックアンドプレースによるキャッピングマシン。フォトセンサーがキャップ供給を管理し、搬送チャネルが満杯になると自動で供給を停止して詰まりを防止します。316Lの衛生ステンレス製でcGMP対応ラインに適した設計。製薬、化粧品、食品用途での傷防止仕上げと高精度を要求する工程に適しており、カウント機や粉末・液体充填機とシームレスに連携できます。

動作原理
本機は間欠インデックス方式で動作します。ボトルは加工されたポケットを持つスター（星形）ホイールに供給され、締め付け中はボトルが静止します。キャップはホッパーで整列・供給され、フォトセンサーが供給機を制御（チャネル満杯で停止、空で再開）します。機械式のピックアンドプレースアームがキャップを正確にボトル口へ配置し、トルク適用前に正しいねじ込み位置を確保することで、傷のない高精度な締め付けを実現します。

仕様（概要）

• 生産速度：最大70本/分
• 各種ボトル径・形状に対応

主な特徴

• 光沢のあるキャップや滑らかなキャップ表面を保護する非損傷キャッピングヘッドと穏やかな機械動作
• ボトル径やプロファイルに合わせてカスタマイズ可能なスター（星形）ホイール設計
• ボトルやシールを損なわない調整可能なトルク制御
• 詰まりを防ぐフォトセンサー制御のキャップフィーダー
• モジュール式生産ライン向けのカウント、充填、シール装置とのシームレスな統合能力

主要部品

• ボトル整列機
• キャップ供給チャネル
• キャップ検査ステーション
• キャップのピックアンドプレース機構
• キャッピングステーション
• 空気式キャッピングヘッド

用途と利点
製薬、ニュートラシューティカル、高級化粧品、特殊研究所など、キャップ表面の保護や高精度な組立を必要とする分野に最適。利点はキャップ仕上げの保護、交差ネジの最小化を実現する高精度のねじ込み、小型や不規則ボトルの安定処理、cGMP対応生産ラインへの適合性などです。

技術仕様

• 生産能力：70本/分
• 電源：3P 380/220V 50 Hz（カスタマイズ可能）
• 消費電力：1.2 kW
• エアー消費量：0.4 MPa、30 L/min
• 重量：750 kg
• 寸法：2,400 × 900 × 1,800 mm
• 構造材質：衛生用ステンレス鋼（316L）
