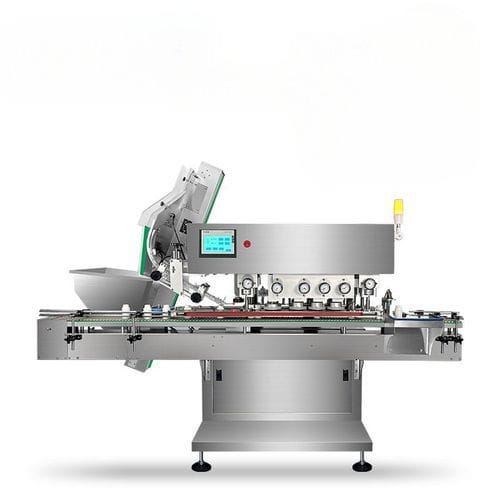

高速キャップ締め機 RD-XGJ-120

連続動作式自動ボトルパック用

製品説明 高速キャッピングマシンは、連続生産で容器にキャップを配置し締め付けるための自動装置です。キャップ用ホッパーが整列したキャップをキャッピングヘッドへ供給し、スターウェルやタイミングスクリューで容器を正確に位置決めします。

動作原理 本機はボトル整列機、カウント機、乾燥剤挿入機、シール機などと連動してボトリングラインを構成できます。PLCが容器とキャップの動きを同期させ、トルク設定を管理し、稼働を監視します。高速処理かつフォーマット変更が容易に行える設計です。

仕様

• 最大120本/分
• 納期：7日
• 多様なボトル形状とキャップに対応

技術表 生産能力（本/分）: 120
ボトル直径: Ø30–Ø80 mm
キャップ直径: Ø25–Ø60 mm
ボトル最大高さ: ≤150 mm
電源: 220/380V 50/60 Hz（カスタマイズ可）

主な特徴

• 同期、トルク制御、稼働監視のためのPLC制御
• 過締め・締め不足を防ぐトルク調整機構
• 大量生産向けの高速設計
• キャップ取り付けと締め付けを検査するセンサー/カメラによる検査ステーションと自動排出
• ラベリングや包装へ送るためのアウトフィードコンベヤ

主要部品

• キャッピング装置
• スケール調整
• 排出ユニット（検査排出）
• ウォームギアボックス / ウォームギア駆動
• Siemens touch screen

技術仕様

• 生産能力: 120本/分
• ボトル直径範囲: Ø30〜Ø80 mm
• キャップ直径範囲: Ø25〜Ø60 mm
• ボトル最大高さ: 150 mm
• 電源: 220/380V 50/60 Hz（カスタマイズ可）
• 同期と監視のためのPLCベース制御
• 正確な締め付けのためのトルク制御システム
• 欠陥キャップの自動検査および排出機能
• 迅速なフォーマット変更とライン統合を想定した設計
